balvenie Posté(e) 30 août 2017 Signaler Share Posté(e) 30 août 2017 Celles ci sont modernes il me semble que les inserts téléphoniques étaient avec cadran. Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...

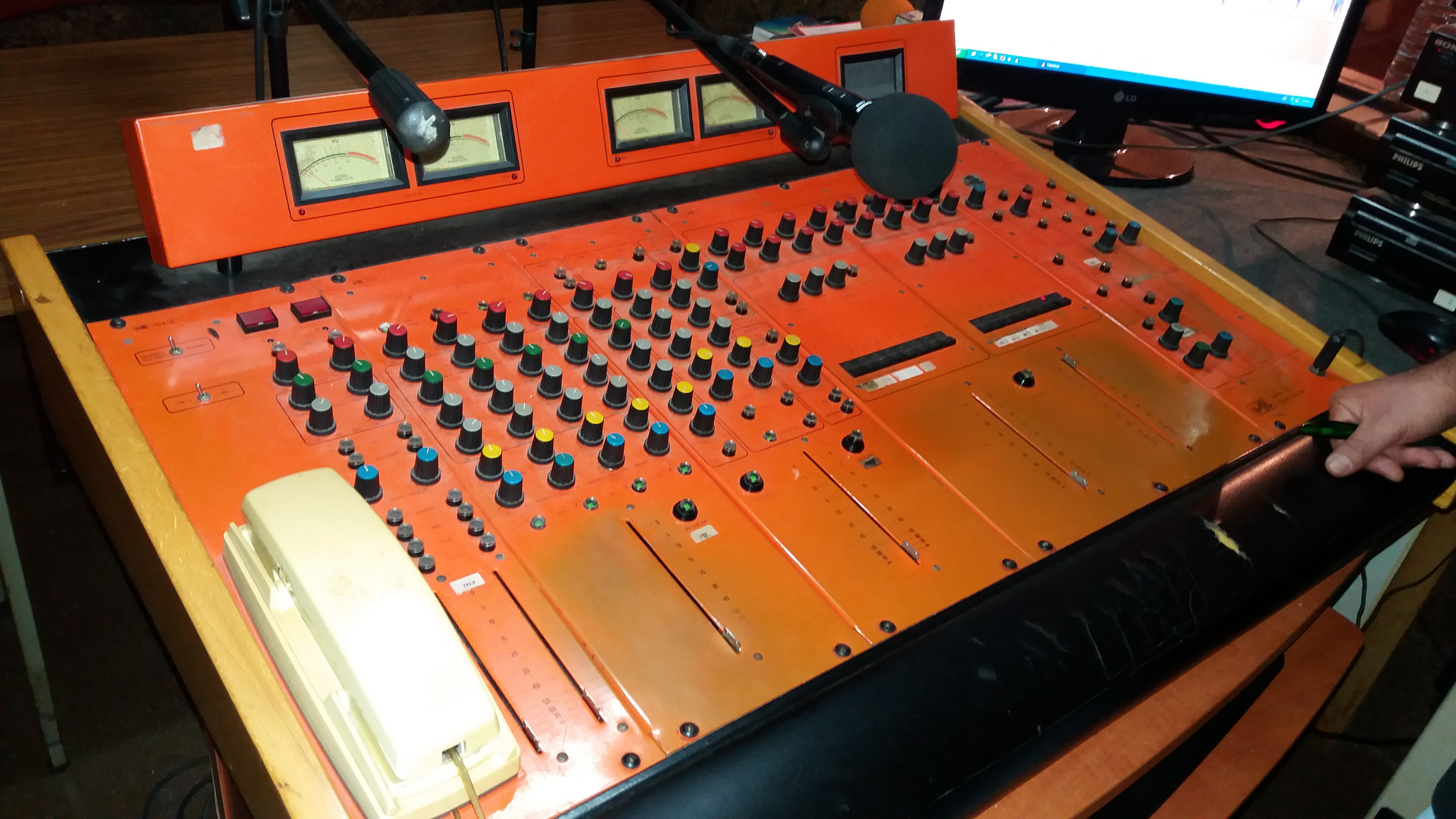

yayann44 Posté(e) 18 février 2018 Signaler Share Posté(e) 18 février 2018 bonjour voici ma cora 124 que je suis en train de restorer Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
yayann44 Posté(e) 22 février 2018 Signaler Share Posté(e) 22 février 2018 bonjour tous j ai une cora 124 oui que je remets en eta Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
CORA FAN Posté(e) 21 avril 2018 Signaler Share Posté(e) 21 avril 2018 Est-ce possible de restaurer la couleur original?... Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
balvenie Posté(e) 21 avril 2018 Signaler Share Posté(e) 21 avril 2018 Il y a 6 heures, CORA FAN a dit : Est-ce possible de restaurer la couleur original?... Sans doute, mais il doit s'agir d'une peinture nécessitant une cuisson ce qui ne se trouve pas dans les magasin de bricolage, style polyuréthane ou époxy. Une peinture genre laque glycero, ou maintenant en solution aqueuse, peut le faire mais sera moins durable. Toutes les grande surfaces ont maintenant des machines pour faire des mises à la teinte à partir d'un modèle. Il peut s'agir d'une teinte référencée RAL donc normalisée. Pour ne pas se rater, prévoir deux couches voire plus, au pistolet et suffisamment de peinture, vaut mieux trop que pas assez. Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
CORA FAN Posté(e) 23 avril 2018 Signaler Share Posté(e) 23 avril 2018 Portugal... 1992... https://arquivos.rtp.pt/conteudos/privatizacao-da-radio-comercial/ Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...

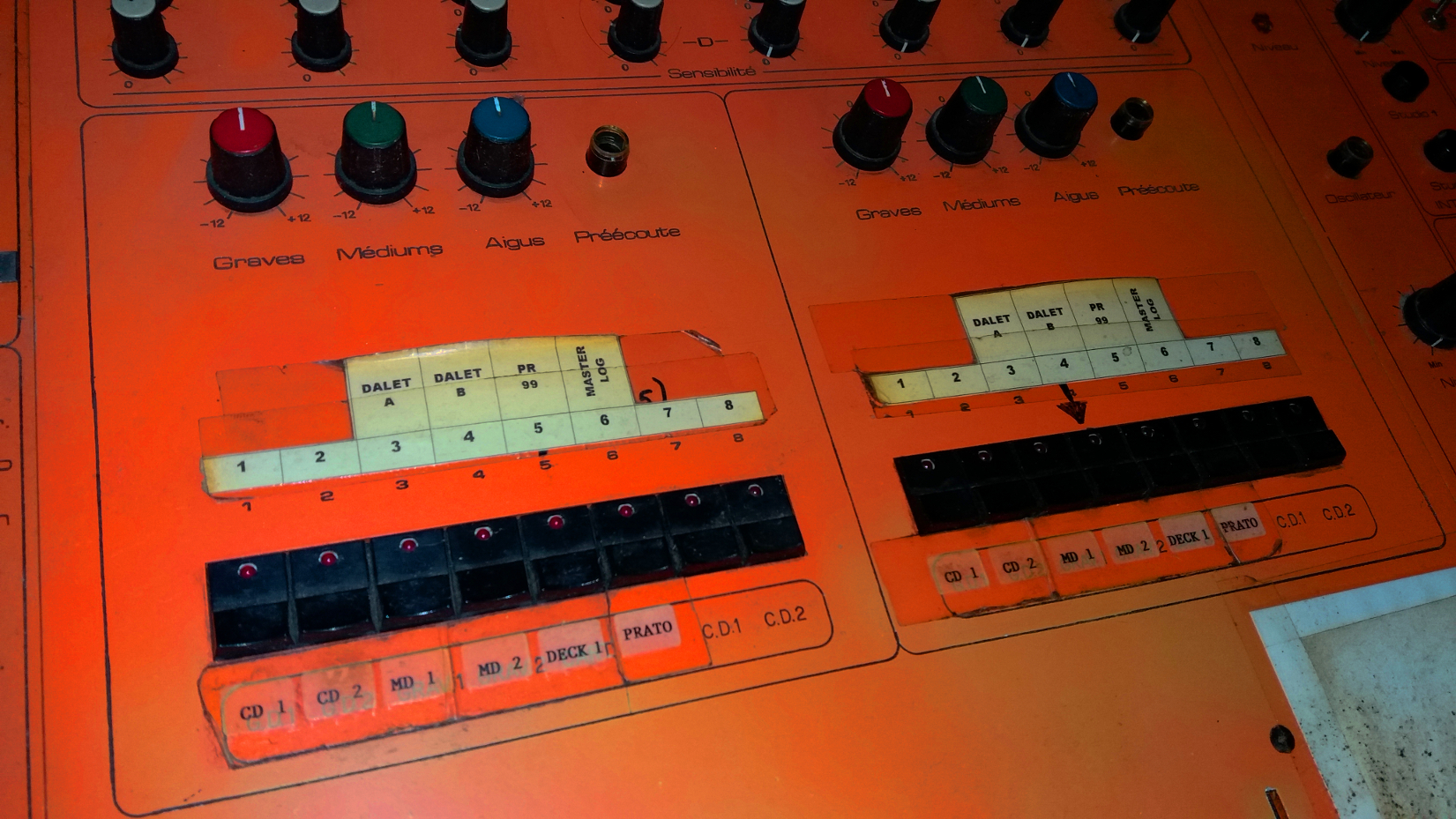

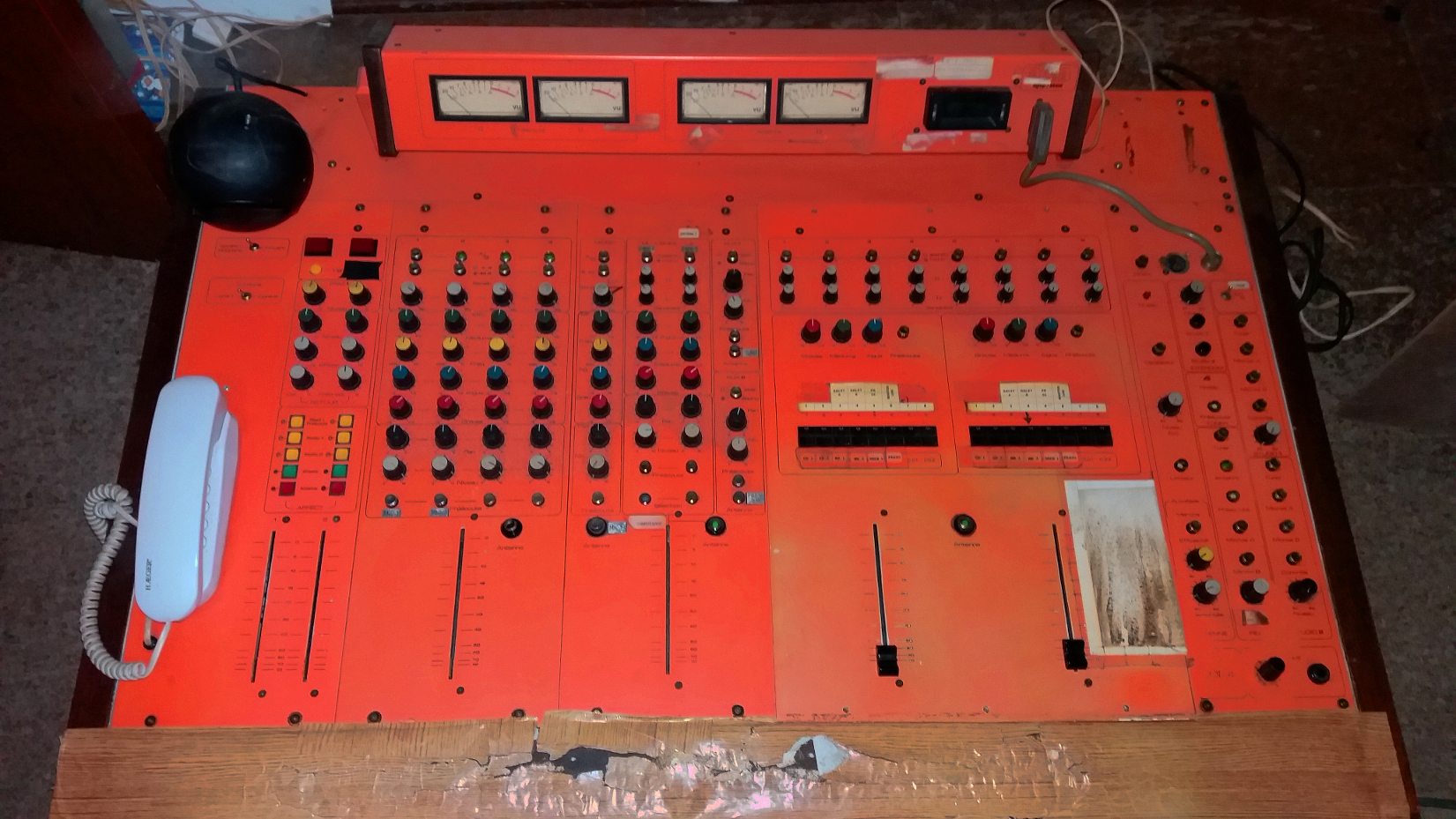

CORA FAN Posté(e) 17 juin 2018 Signaler Share Posté(e) 17 juin 2018 Ma nouvélle aquisition... l'avant et l'aprés... Peut faire pas plus. Elle manque un des connecteurs Jaeger au cable d'alimentation... Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
balvenie Posté(e) 18 juin 2018 Signaler Share Posté(e) 18 juin 2018 Joli travail félicitations Les connecteurs doivent se trouver c'est dus standard industriel. Les languettes des faders font quelle dimensions ? Sont ils droits ou en T ? J'en ai peut être Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
balvenie Posté(e) 18 juin 2018 Signaler Share Posté(e) 18 juin 2018 à l’instant, balvenie a dit : Joli travail félicitations Les connecteurs doivent se trouver c'est dus standard industriel. Les languettes des faders font quelles dimensions ? Sont ils droits ou en T ? J'en ai peut être Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
CORA FAN Posté(e) 21 juin 2018 Signaler Share Posté(e) 21 juin 2018 1er... Pardon moi mon "français"... et je vous demande votre aide, svp. j'ai réussi à connecter la Cora. J'ai connecté les fils terminals directement à la plaque de la font d'alimentation. Les problémes: La tranche de lignes: la demi gauche est mort. Aucun reaction ni des clés (LED) ni des relais (aucun "click"). La demi droite est 100%. Maintenant... un problème qui a surgi après (hier) avoir expérimenté avec le passage du son à travers différentes entrées et que je pense na pas relation directe avec ça (la experimentation des entrées): J'ai arrêté d'écouter quelque audio (casques, HP), les clés de mics ne actue pas les relais jamais, quand j'allume la CORA les VU de pré-ecoute se colle à la droite, les VU de PGM ne movent pas jusqu'à je pressione "Antenne" à l'écoute de rẽgie. Aprés ça les VU reste a -3 et +3... Pouvez-vous me guider pour essayer de tuer les vers dans cette boîte?... Merci pour votre attention! Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
balvenie Posté(e) 21 juin 2018 Signaler Share Posté(e) 21 juin 2018 Difficile, même impossible de dépanner à distance. IL faut aller voir en suivant les schéma avec un oscillo. Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
CORA FAN Posté(e) 21 juin 2018 Signaler Share Posté(e) 21 juin 2018 je n'ais pas un oscillo mais j'ai un multimetre... et les tensions aux VU de programme sont 5v à gauche et 10v à droite... au VU de preccoute sont de 12v, qui est la meme tension á sortie de la font d'alimentation. Il y a une passage de tension directe aux VU de pfl et une passage residuel au VU de pgm pendant le selecteur Antenne á l'écoute est activé... Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
balvenie Posté(e) 21 juin 2018 Signaler Share Posté(e) 21 juin 2018 il y a 7 minutes, CORA FAN a dit : je n'ais pas un oscillo mais j'ai un multimetre... et les tensions aux VU de programme sont 5v à gauche et 10v à droite... au VU de preccoute sont de 12v, qui est la meme tension á sortie de la font d'alimentation. Il y a une passage de tension directe aux VU de pfl et une passage residuel au VU de pgm pendant le selecteur Antenne á l'écoute est activé... Impossible de vous dire d'ou ça vient. Si vous mettez du son en entrée, comment sort il ? Testez toutes les entrées si possible Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
CORA FAN Posté(e) 21 juin 2018 Signaler Share Posté(e) 21 juin 2018 Aucun de son à la sortie master ny à la sortie direct des tranches. En tout les entrées... Il semble que il n'ya pas aucun tension a alimenter des tranches mais... la tranche de lignes, la demi droite, a des relais/LED en fonctionement. Un autre détail... avant ce probléme la tranche de telephone alumiiée les led aprés la marche. maintenant aucun se alumie... Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
balvenie Posté(e) 21 juin 2018 Signaler Share Posté(e) 21 juin 2018 Vérifiez les tensions d'alimentation Quelles sont les références des circuits intégrés ? Avez vous le schéma ? Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
CORA FAN Posté(e) 21 juin 2018 Signaler Share Posté(e) 21 juin 2018 Ce sont principalement des tl071... je n'ai pas le schema mais je viens de determiner les tensions au raccords de la carte des lignes (la carte montre les tensions 0,+, -) et j'ai +12V et 0,6v au terminal négatif (devrait être -12v) Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
balvenie Posté(e) 21 juin 2018 Signaler Share Posté(e) 21 juin 2018 C'est une bonne piste qui expliquerait le problème. Si une tension manque sur les TL071 la tension de sortie sur la patte 6 qui devrait être à zéro ne l'est plus, d'ou les vumètres a fond. Vérifier l'alim sans la brancher à la console. Si c'est bon, il doit y avoir un TL071 qui doit chauffer fort. Je pense qu'une fois les tensions revenues, elle sera opérationnelle. Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
CORA FAN Posté(e) 21 juin 2018 Signaler Share Posté(e) 21 juin 2018 Les tensions -12/+12 sont présentes a la jaeger... :-S Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
balvenie Posté(e) 22 juin 2018 Signaler Share Posté(e) 22 juin 2018 (modifié) Donc il y a un composant en court circuit quelque part, ça pourrait sentir le cramé. Enlever tous les TL071, vérifier les tensions, si Ok les remettre un par un jusqu’à la disparition du -12V Modifié 22 juin 2018 par balvenie ajout Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
CORA FAN Posté(e) 22 juin 2018 Signaler Share Posté(e) 22 juin 2018 J'ai enlevé les TL071 sur la section REGIE et j'ai attaché le module. Les problemes aux VU ont disparu. Je n'ai pas mesuré les tensions. Pour verifier les tension je doit faire un "extenseur" entre le chassis et le module "désamarré", trés compliqué. Je veux acheter TL071pour verifier c'ils faire frire. Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
balvenie Posté(e) 23 juin 2018 Signaler Share Posté(e) 23 juin 2018 Mesurer les tensions entre 4 et masse d'un TL071 (-12V) et 7 et masse d'un TL071 (+12V) ou à l'arrivée de l'alim sur la prise jeager. Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
CORA FAN Posté(e) 23 juin 2018 Signaler Share Posté(e) 23 juin 2018 (modifié) Il y a 7 heures, balvenie a dit : Mesurer les tensions entre 4 et masse d'un TL071 (-12V) et 7 et masse d'un TL071 (+12V) ou à l'arrivée de l'alim sur la prise jeager. +.6v au 4 et +12v au 7 au circuit que reçoit la prise... Modifié 23 juin 2018 par CORA FAN info complemetaire Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
CORA FAN Posté(e) 23 juin 2018 Signaler Share Posté(e) 23 juin 2018 J'ai fait la mesure direct au pcb -12 et +12. Les -12V manque (.6V), donc en la prise jaeger ils sont present. Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
CORA FAN Posté(e) 23 juin 2018 Signaler Share Posté(e) 23 juin 2018 (modifié) Module Antenne enlevé du chassis\A la plaque "Studio"\Tous les TL071 supprimé\Fiche Cannon déconnectée au panneau des VUs... Je reçois des -12v MAIS#1... Quand je branche la Cannon la prise les -12v devenir +10v. Quand je la déconnecte: les +10 faire un compte à rebours jusqu'a -12v MAIS#2 Quand j'insere le module au frame les VUs recevoire les tension que j'ai decrit auparavant Modifié 23 juin 2018 par CORA FAN Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
balvenie Posté(e) 24 juin 2018 Signaler Share Posté(e) 24 juin 2018 Il ya un problème quelque part sur un module, il n'est pas normal de trouver du 6V sur le 4 des TLo71. Retirer tous les modules et les remettre un par un en vérifiant le -12V pour trouver le fautif Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
CORA FAN Posté(e) 27 juin 2018 Signaler Share Posté(e) 27 juin 2018 J'ai retiré tous les TL071 au module qui reçoit l'alimentation (a le droit). Résultat: - Quand il est déconnecté du chassis je fait des mesures a la carte "Studio", la que reçoit l'alimentation directe de la font, et je reçois des +12/-12 - Quand j'insére un TL071 en quelque part de la carte "Studio" les -12V devenir 0.6V - Quand j'insère le module au chassis sans quelques TL071 je reçois +12/0.6 a la carte "Antenne", qui est le seul qui me permette de faire les mesures directement. Apparemment il y a de la corruption à quelque carte qui "contamine" des autres. Je ne remarque aucune électronique,... j'essaie juste de trouver une logique dans toute cette situation. Certains trucs et astuces d'electronic pour cette situation?... Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
balvenie Posté(e) 28 juin 2018 Signaler Share Posté(e) 28 juin 2018 (modifié) Difficile d'aller plus loin par correspondance, il faut examiner le module qui met le -12v en court circuit. Peut être un condensateur de découplage du -12V Le dépannage est surtout une question de logique, avec bien entendu un minimum de connaissance en électronique. Modifié 28 juin 2018 par balvenie Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
yayann44 Posté(e) 30 juin 2018 Signaler Share Posté(e) 30 juin 2018 ello contrôle les 4 régulateurs sur l alimentation Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
yayann44 Posté(e) 30 juin 2018 Signaler Share Posté(e) 30 juin 2018 re hello tu a deux régulateurs et deux transistors Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
CORA FAN Posté(e) 1 juillet 2018 Signaler Share Posté(e) 1 juillet 2018 Sont touts ok. La prise Jaeger a touts les tensions (+12,-12/Masse) Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
yayann44 Posté(e) 8 juillet 2018 Signaler Share Posté(e) 8 juillet 2018 hello bonjour sur une photo je voie ta console sur un pied gris ce pas une bonne idée tu devrai la mettre sur une table assez grande ton pied déformé le fond ou il i a les connections et risque de faire de mauvais contactes Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
Ben Posté(e) 8 juillet 2018 Signaler Share Posté(e) 8 juillet 2018 Le 23/06/2018 à 15:43, CORA FAN a dit : J'ai fait la mesure direct au pcb -12 et +12. Les -12V manque (.6V), donc en la prise jaeger ils sont present. Quand tu mesures 0.6v sur la carte , il y a quand même -12v en sortie d'alimentation ? Dans ce cas, il y a une résistance sur le chemin du -12v (faux contact ou autre). Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
yayann44 Posté(e) 8 juillet 2018 Signaler Share Posté(e) 8 juillet 2018 oui surement suit le circuit Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
yayann44 Posté(e) 8 juillet 2018 Signaler Share Posté(e) 8 juillet 2018 sur les broches 7 +12 v /4 - 12 v Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
yayann44 Posté(e) 12 juillet 2018 Signaler Share Posté(e) 12 juillet 2018 hello plus personne ?? Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...

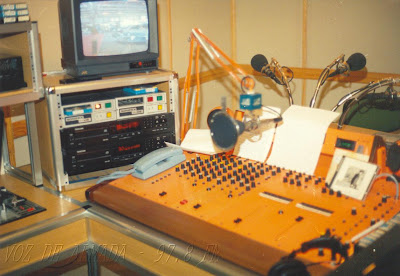

CORA FAN Posté(e) 18 juillet 2018 Signaler Share Posté(e) 18 juillet 2018 Photos divers, Cora au Portugal... Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
yayann44 Posté(e) 22 juillet 2018 Signaler Share Posté(e) 22 juillet 2018 a oui cool joli que de souvenir non ? Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
yayann44 Posté(e) 22 juillet 2018 Signaler Share Posté(e) 22 juillet 2018 radio k7 Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
yayann44 Posté(e) 5 septembre 2018 Signaler Share Posté(e) 5 septembre 2018 bonjour suis très inquiet plus de nouvelle de mon ami portugais suis très inquiet ci vous avez des nouvelles faite moi signe merci Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
emetteur45 Posté(e) 7 septembre 2018 Signaler Share Posté(e) 7 septembre 2018 Bonjour si vous souhaitez des pièces détachées pour une CORA , appelez ARL Radio à Langon . Ils avaient cette console en fonctionnement jusqu'à l'année dernière . Elle a été changée depuis Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
yayann44 Posté(e) 8 septembre 2018 Signaler Share Posté(e) 8 septembre 2018 hello bonjour merci du renseignement ce moi qui est récupérer la cora de arl Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
balvenie Posté(e) 8 septembre 2018 Signaler Share Posté(e) 8 septembre 2018 IL y en avait une il y a quelques années à Radio Camargue port St louis du Rhone, et il y a plus longtemps à Radio 6 Calais Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
yayann44 Posté(e) 8 septembre 2018 Signaler Share Posté(e) 8 septembre 2018 hello l ami woua j aurais bien aimer les voir Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
CORA FAN Posté(e) 24 septembre 2018 Signaler Share Posté(e) 24 septembre 2018 Je suis de retour pour des moments... Je n'ai pas eu la patience de vérifier ... la dernière fois que j'ai essayé de trouver les tensions corrompues à cause de moi. Les régulateurs ont été changés (correctement cette fois et sans explosions) et ont remplacé les deux résistances enroulées par des céramiques de même valeur. Serait-ce les résistances pour changer les tensions? ... Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
yayann44 Posté(e) 24 septembre 2018 Signaler Share Posté(e) 24 septembre 2018 hello l ami résistance 1ohm 5 watts pour le 78 ou 79 et la base des tip pour une tentions de référence Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
yayann44 Posté(e) 13 novembre 2018 Signaler Share Posté(e) 13 novembre 2018 olla plus personne snif snif Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
yayann44 Posté(e) 26 janvier 2019 Signaler Share Posté(e) 26 janvier 2019 bonjour tous le monde je viens de recevoir ma deuxième cora il i a du travaille en prévision Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
yayann44 Posté(e) 29 janvier 2019 Signaler Share Posté(e) 29 janvier 2019 hello cou cou i ya Il y a quelqu'un dur de ne plus voir grand monde Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
Vintagesound Posté(e) 2 février 2019 Signaler Share Posté(e) 2 février 2019 Hello ! Un p'tit post sur juste pour dire aux fans de Cora que moi aussi je reste un fan de cette console.. J' ai débuté (en 1985) sur la Cora qui, avec la PR1017 POWER, resteront pour moi les consoles mythiques de la décennies 80 en radio... Je dois avoir deux trois photos encore... Je me demande même si la Cora sur laquelle j'ai débuté en radio, la radio en question existe toujours, n'est pas encore disponible dans le stock technique de cette radio.... Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
yayann44 Posté(e) 2 février 2019 Signaler Share Posté(e) 2 février 2019 hello salut l ami cool bien connu aussi la power bonne machine aussi la je retors la deuxième cora me beaucoup de travaille de peinture surtout Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
