Qui a connu la Cora 124 ?

Celles ci sont modernes il me semble que les inserts téléphoniques étaient avec cadran.

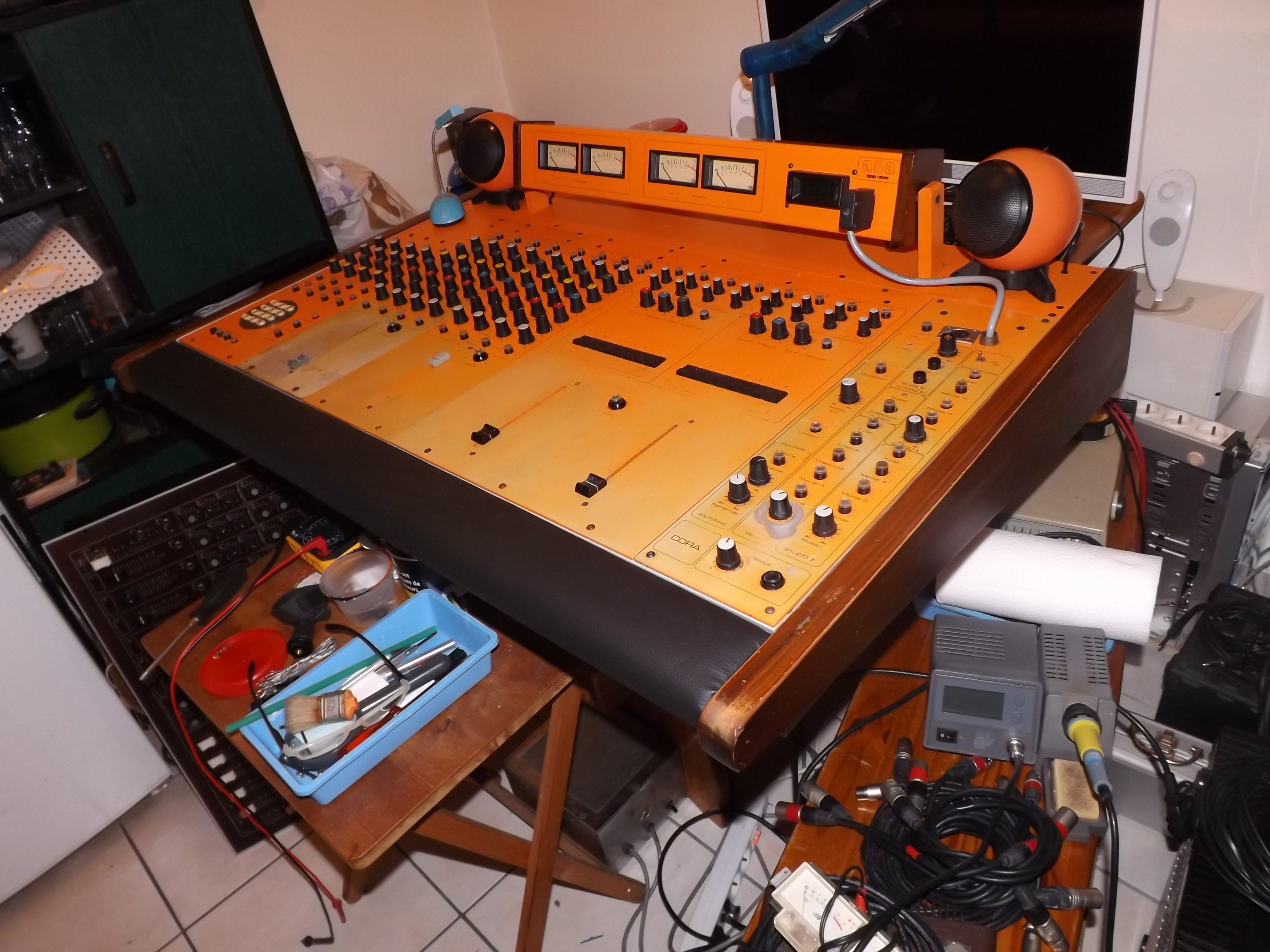

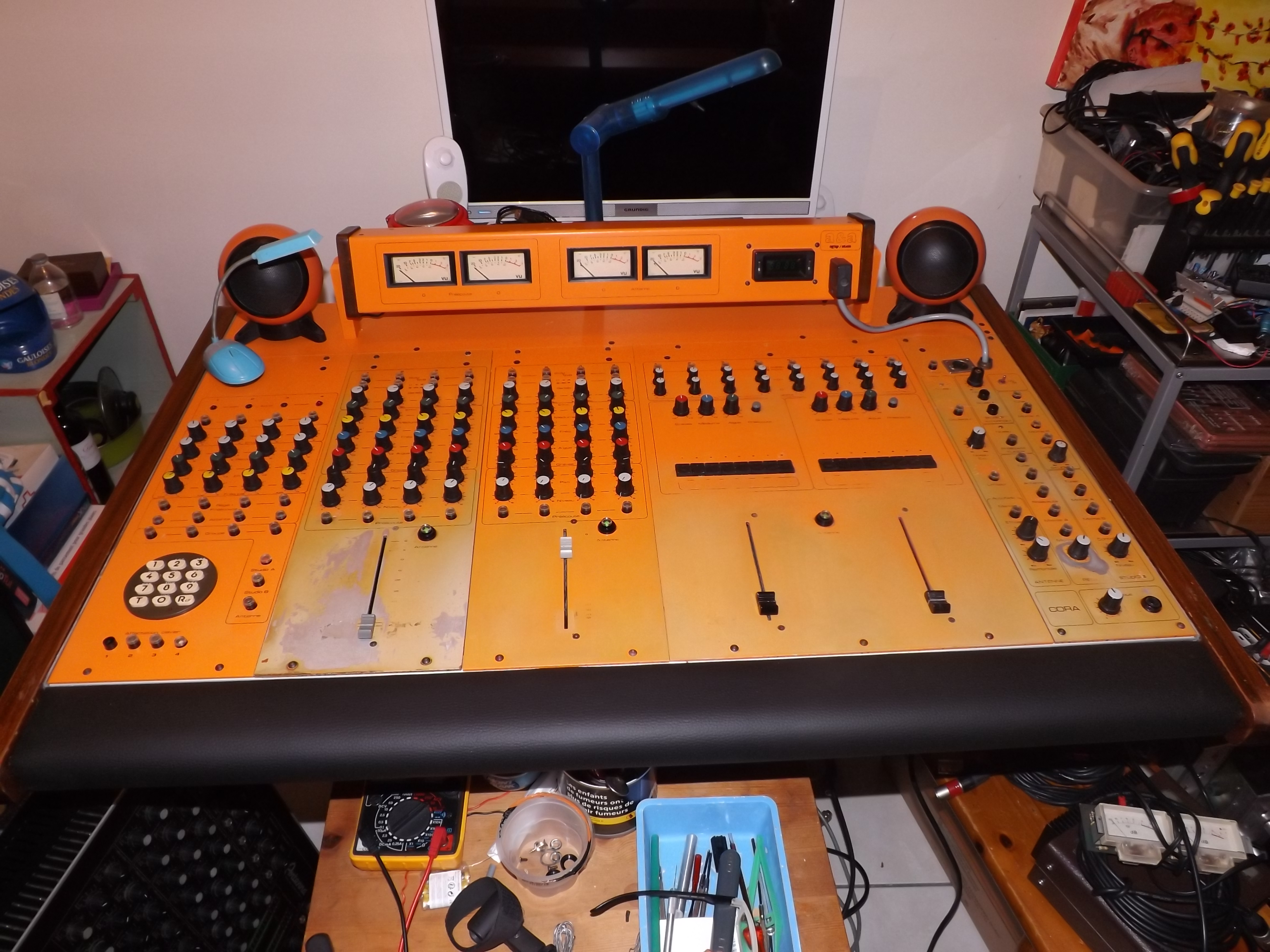

bonjour voici ma cora 124 que je suis en train de restorer

bonjour tous j ai une cora 124 oui que je remets en eta

Est-ce possible de restaurer la couleur original?...

Portugal... 1992...

https://arquivos.rtp.pt/conteudos/privatizacao-da-radio-comercial/

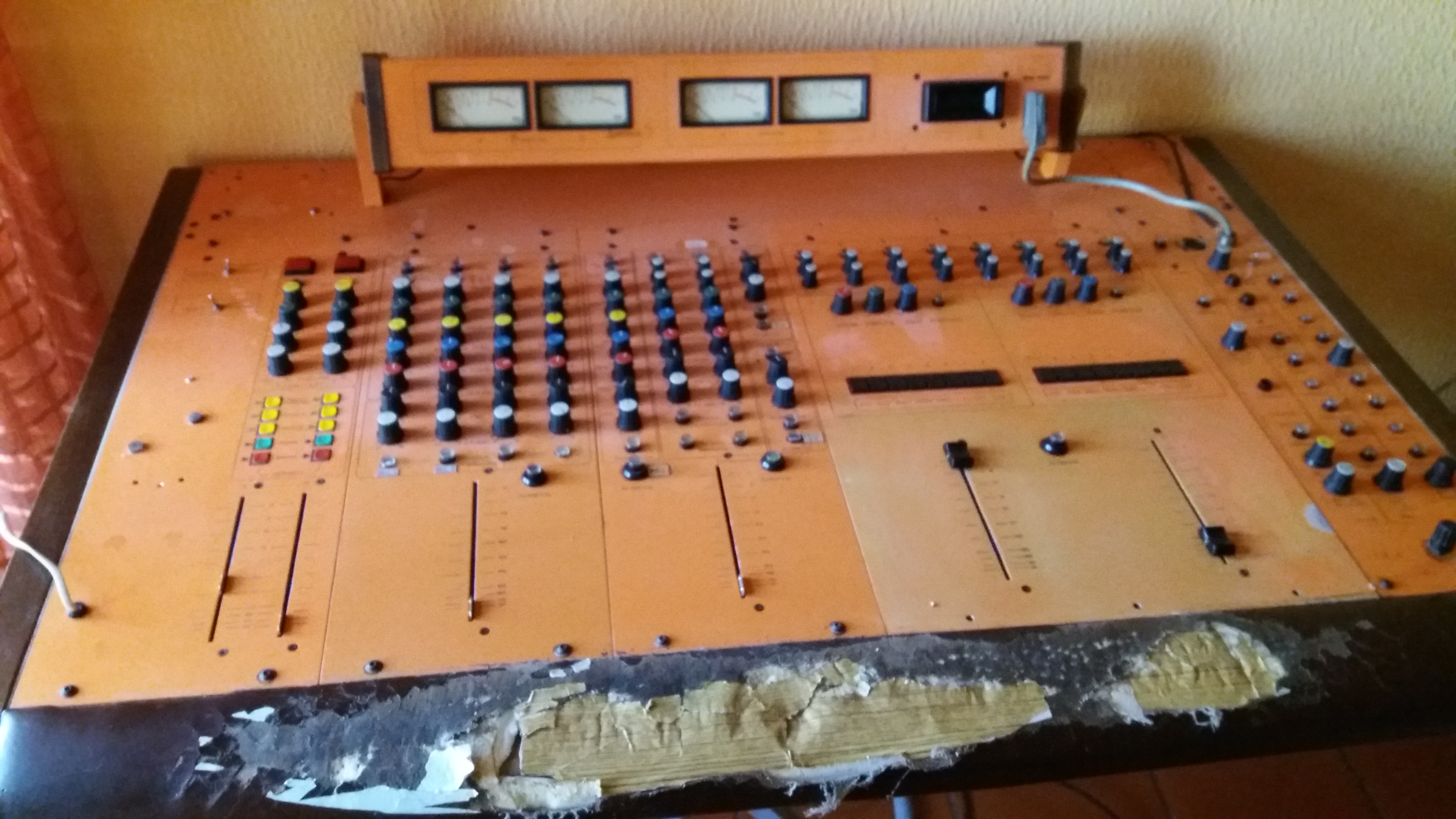

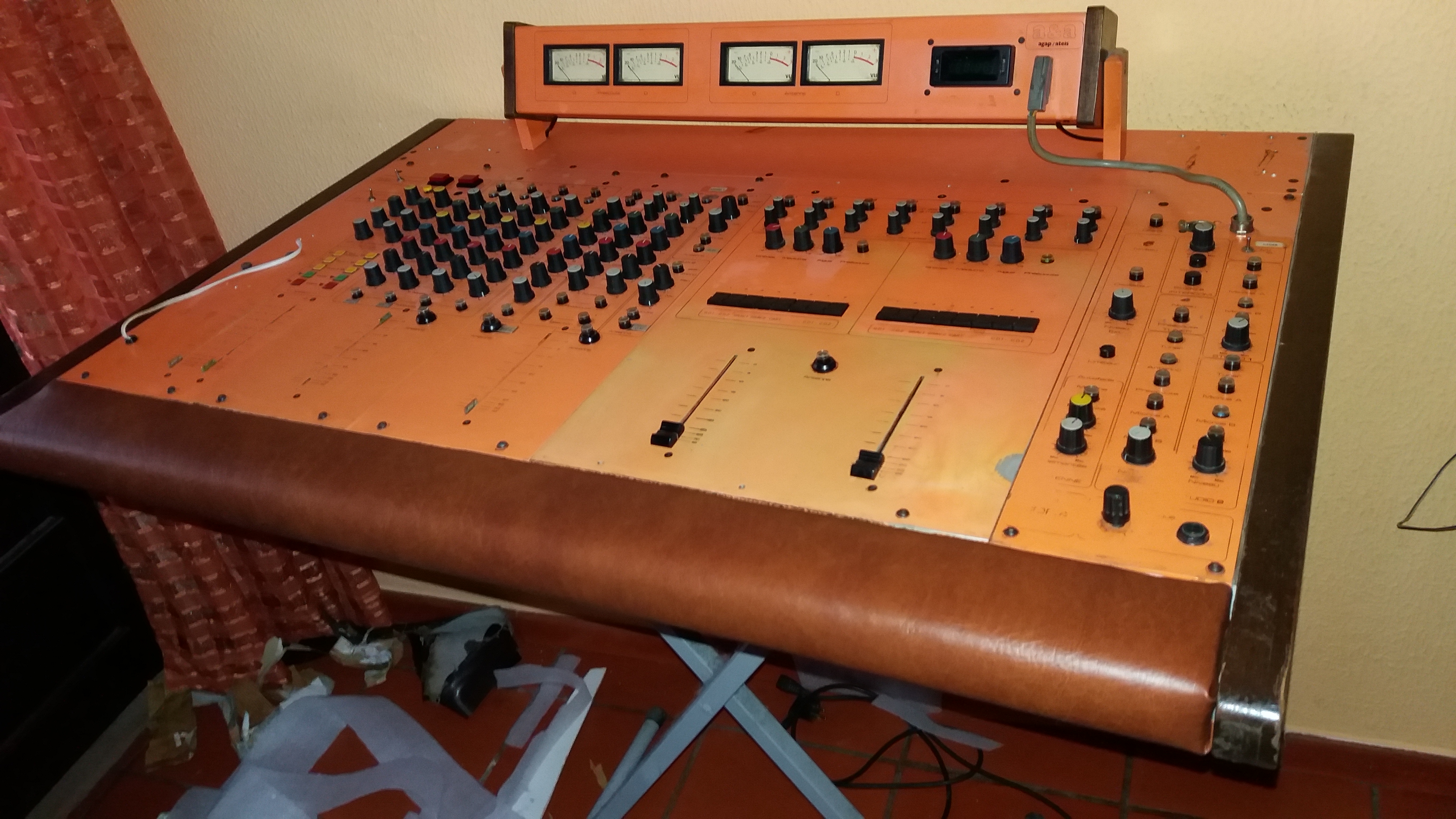

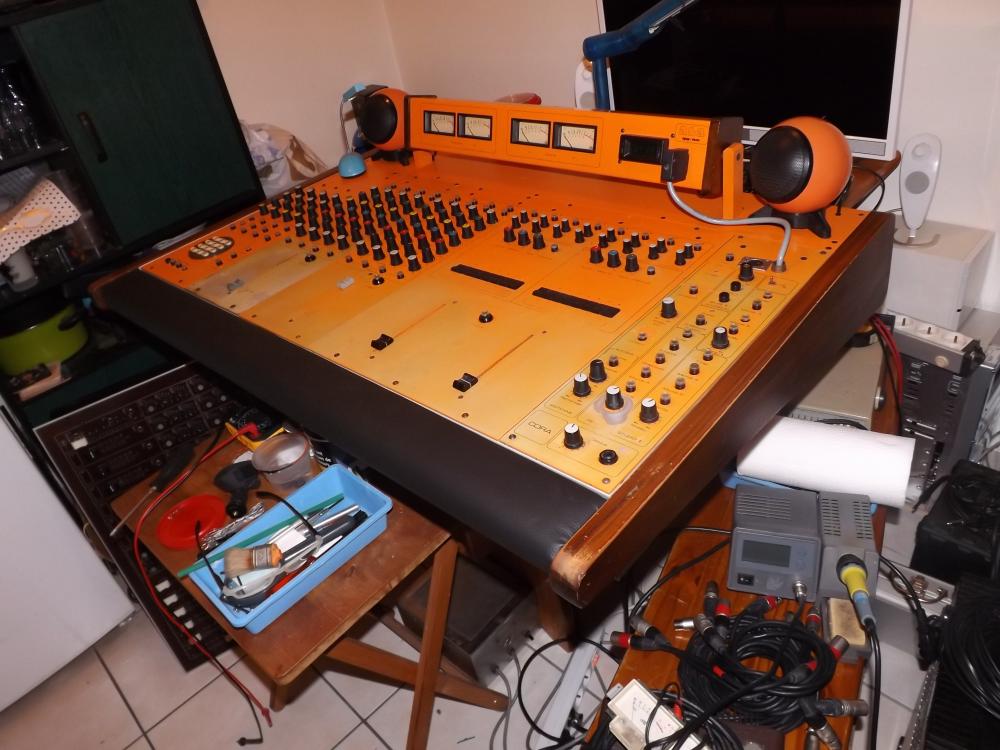

Ma nouvélle aquisition... l'avant et l'aprés...

Peut faire pas plus. Elle manque un des connecteurs Jaeger au cable d'alimentation...

Joli travail félicitations

Les connecteurs doivent se trouver c'est dus standard industriel.

Les languettes des faders font quelle dimensions ? Sont ils droits ou en T ? J'en ai peut être

à l’instant, balvenie a dit :

Joli travail félicitations

Les connecteurs doivent se trouver c'est dus standard industriel.

Les languettes des faders font quelles dimensions ? Sont ils droits ou en T ? J'en ai peut être



1er... Pardon moi mon "français"... et je vous demande votre aide, svp.

j'ai réussi à connecter la Cora. J'ai connecté les fils terminals directement à la plaque de la font d'alimentation.

Les problémes:

La tranche de lignes: la demi gauche est mort. Aucun reaction ni des clés (LED) ni des relais (aucun "click"). La demi droite est 100%.

Maintenant... un problème qui a surgi après (hier)  avoir expérimenté avec le passage du son à travers différentes entrées et que je pense na pas relation directe avec ça (la experimentation des entrées):

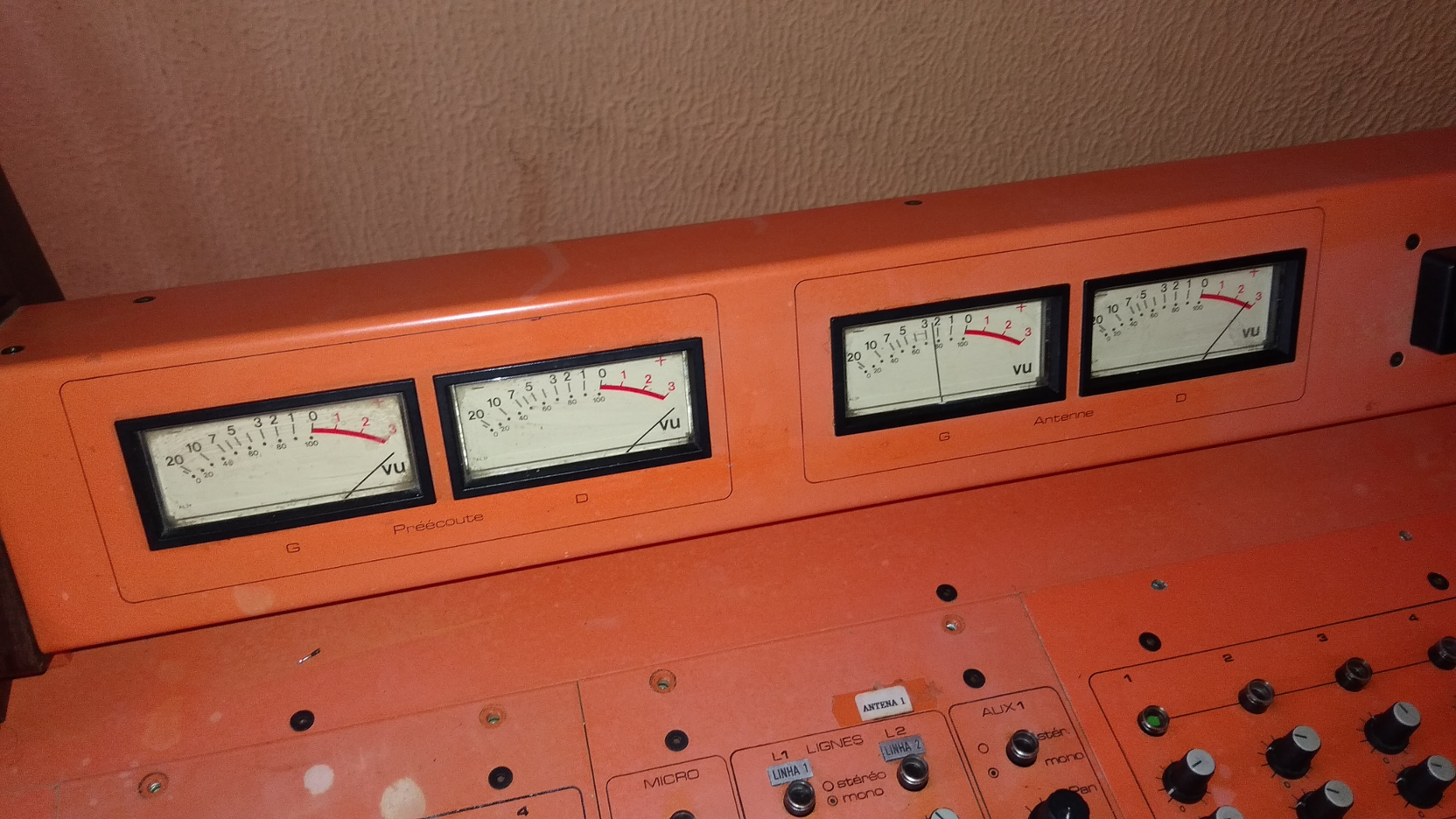

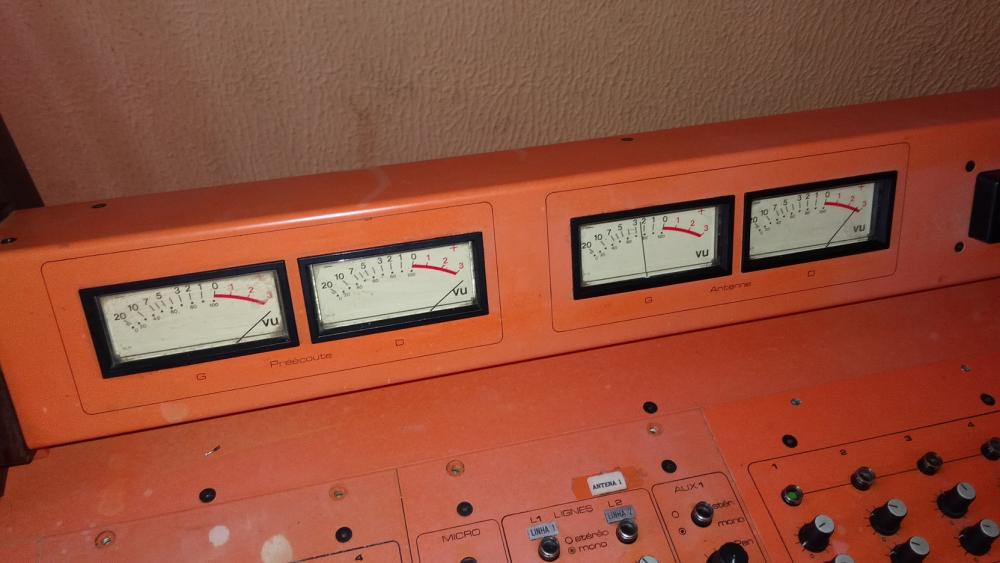

J'ai arrêté d'écouter quelque audio (casques, HP), les clés de mics ne actue pas les relais jamais, quand j'allume la CORA les VU de pré-ecoute se colle à la droite, les VU de PGM ne movent pas jusqu'à   je pressione "Antenne" à l'écoute de rẽgie. Aprés ça les VU reste a -3 et +3...

Pouvez-vous me guider pour essayer de tuer les vers dans cette boîte?...

Merci pour votre attention!

Difficile, même impossible de dépanner à distance.

IL faut aller voir en suivant les schéma avec un oscillo.

je n'ais pas un oscillo mais j'ai un multimetre... et les tensions aux VU de programme sont 5v à gauche et 10v  à droite... au VU de preccoute sont de 12v, qui est la meme tension á sortie de la font d'alimentation. Il y a une passage de tension directe aux VU de pfl et une passage residuel au VU de pgm pendant le selecteur Antenne á l'écoute est activé...

Aucun de son à la sortie master ny à la sortie direct des tranches. En tout les entrées...

Il semble que il n'ya pas aucun tension a alimenter des tranches mais... la tranche de lignes, la demi droite, a des relais/LED en fonctionement.

Un autre détail... avant ce probléme la tranche de telephone  alumiiée les led aprés la marche. maintenant aucun se alumie...

Vérifiez les tensions d'alimentation

Quelles sont les références des circuits intégrés ?

Avez vous le schéma ?

Ce sont principalement des tl071... je n'ai pas le schema mais je viens de determiner les tensions au raccords de la carte des lignes (la carte montre les tensions 0,+, -) et j'ai +12V  et 0,6v au terminal négatif (devrait être -12v)

C'est une bonne piste qui expliquerait le problème.

Si une tension manque sur les TL071 la tension de sortie sur la patte 6 qui devrait être à zéro ne l'est plus, d'ou les vumètres a fond.

Vérifier l'alim sans la brancher à la console.

Si c'est bon, il doit y avoir un TL071 qui doit chauffer fort.

Je pense qu'une fois les tensions revenues, elle sera opérationnelle.

Les tensions -12/+12 sont présentes a la jaeger... :-S

Donc il y a un composant en court circuit quelque part, ça pourrait sentir le cramé.

Enlever tous les TL071, vérifier les tensions, si Ok les remettre un par un jusqu’à la disparition du -12V

J'ai enlevé les TL071 sur la section REGIE et j'ai attaché le module. Les problemes aux VU ont disparu. Je n'ai pas mesuré les tensions. Pour verifier les tension je doit faire un "extenseur" entre le chassis et le module "désamarré", trés compliqué.  Je veux acheter TL071pour verifier c'ils faire frire.

Mesurer les tensions entre 4 et masse d'un TL071 (-12V)  et 7 et masse d'un TL071 (+12V)

ou à l'arrivée de l'alim sur la prise jeager.

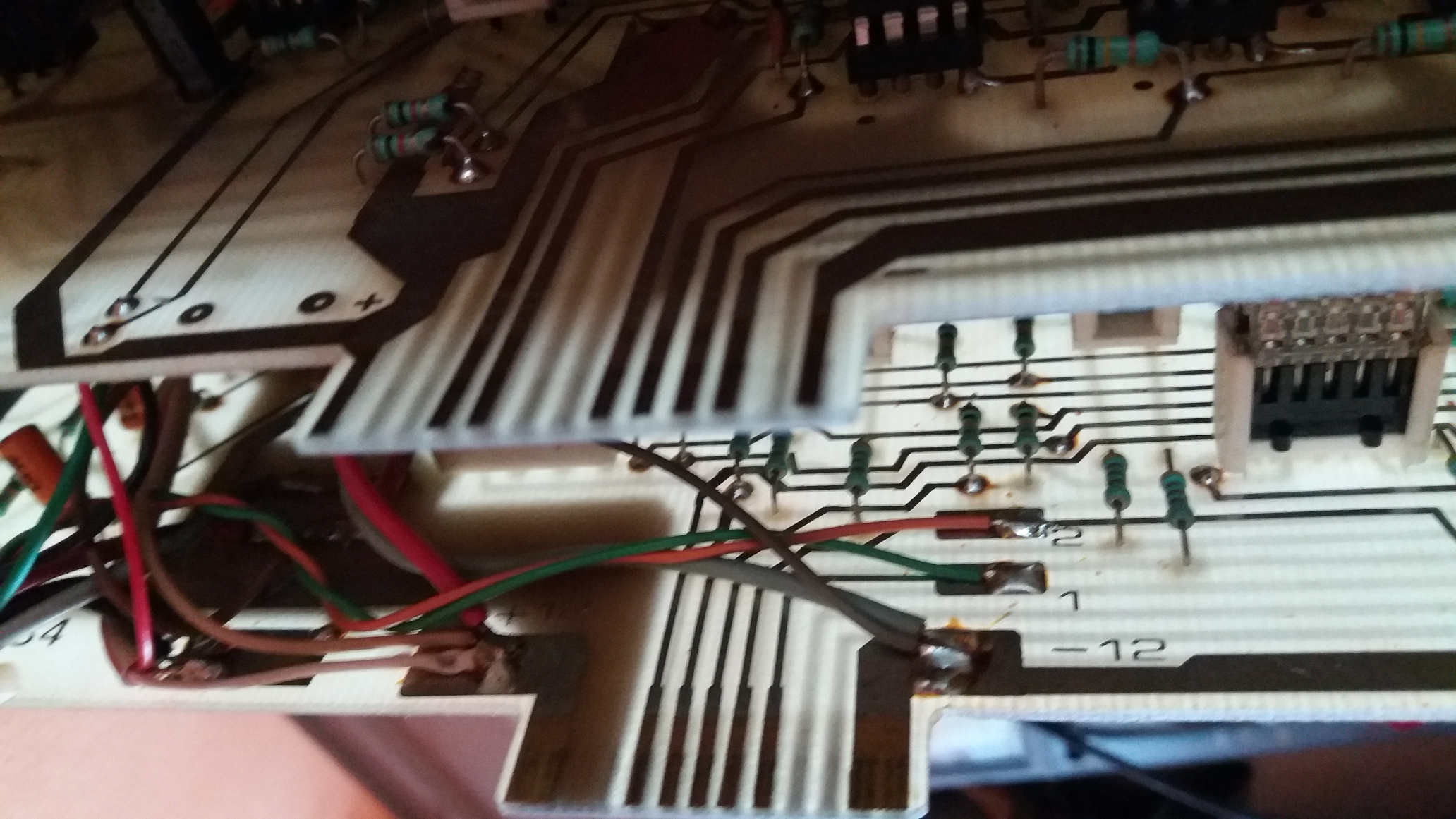

J'ai fait la mesure direct au pcb -12 et +12. Les -12V manque (.6V), donc en la prise jaeger ils sont present.

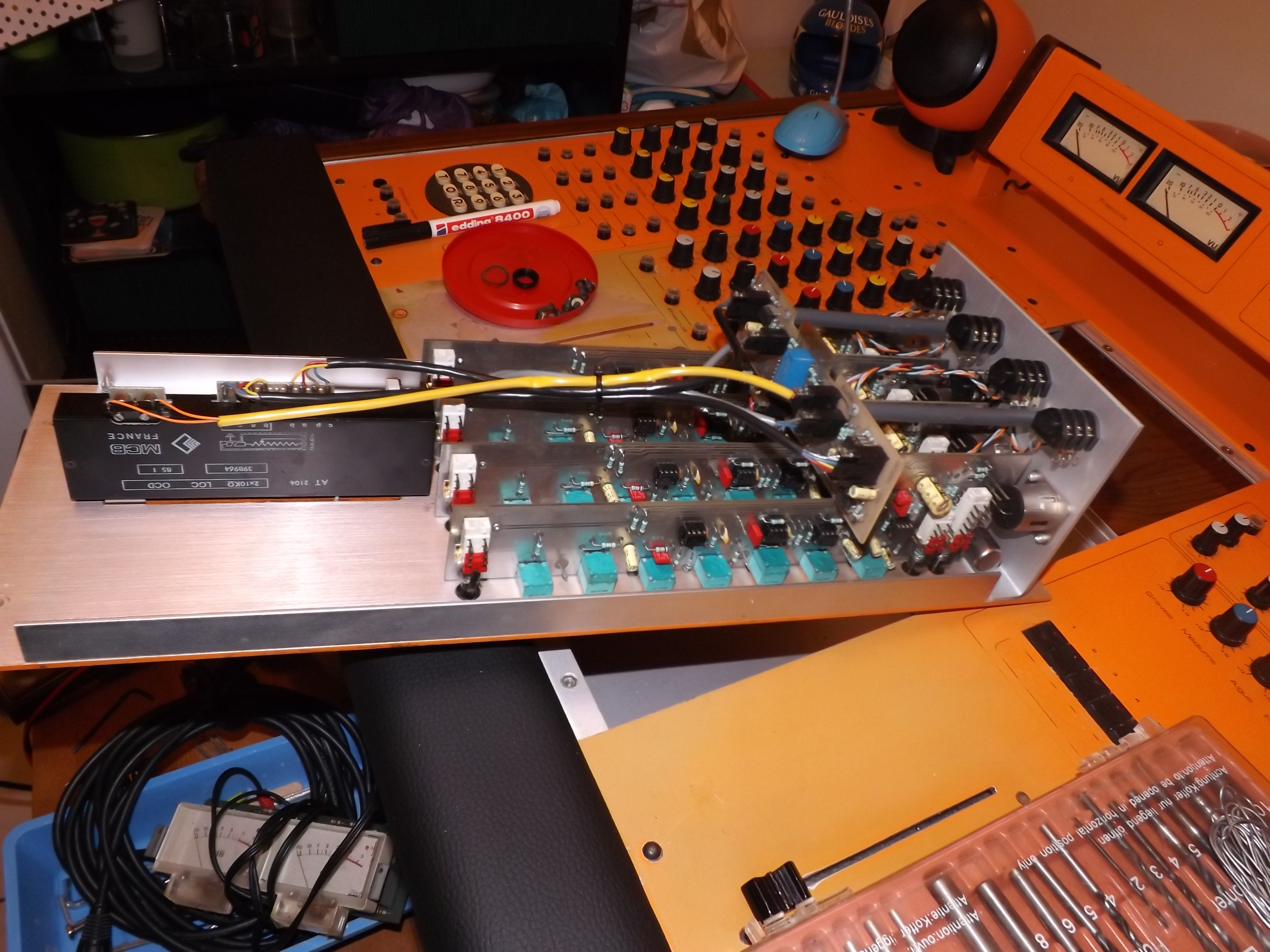

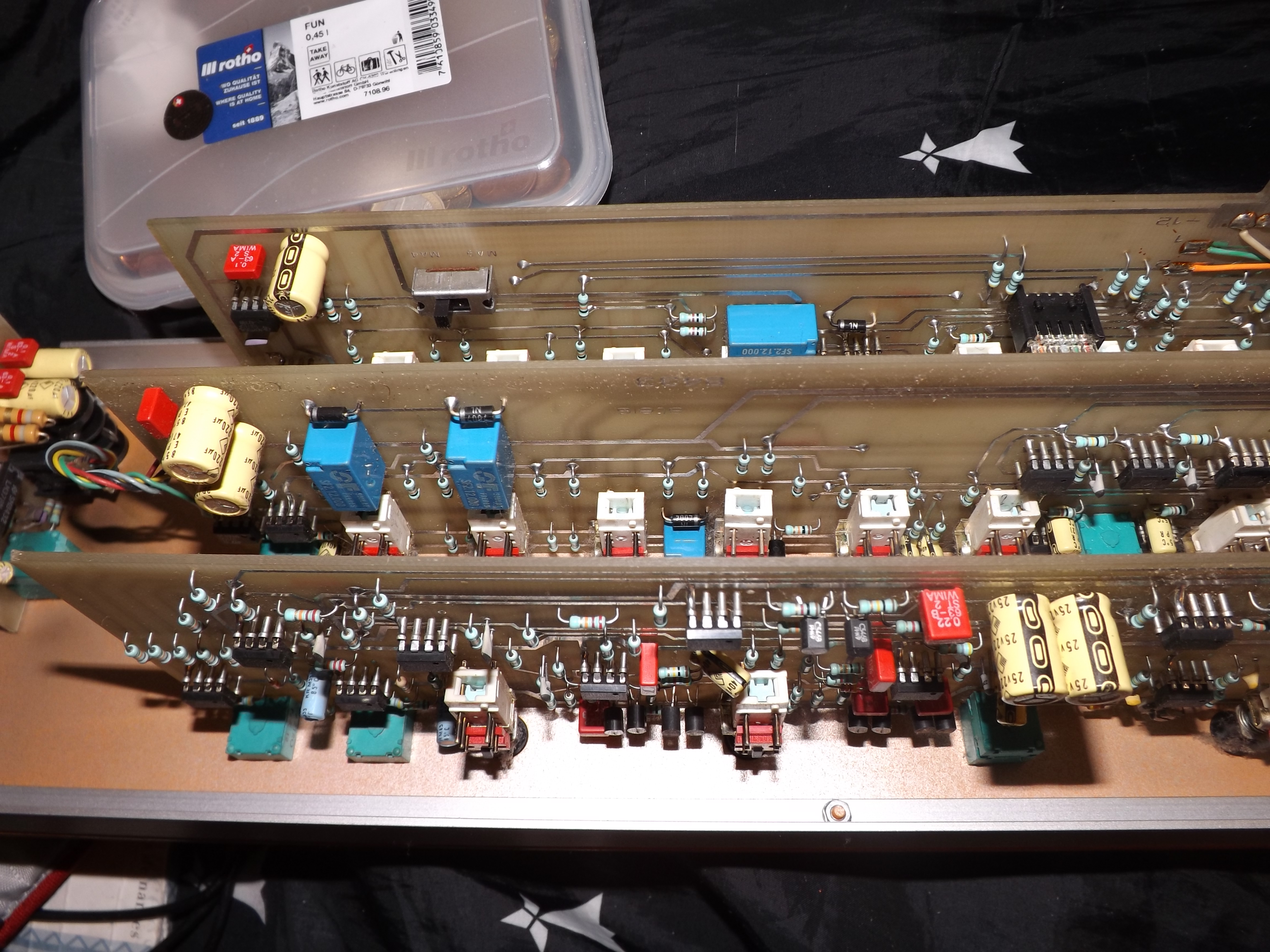

Module Antenne enlevé du chassis\A la plaque "Studio"\Tous les TL071 supprimé\Fiche Cannon déconnectée au panneau des VUs... Je reçois des -12v

MAIS#1...

Quand je branche la Cannon la prise les -12v devenir +10v. Quand je la déconnecte:  les +10 faire un compte à rebours jusqu'a -12v

MAIS#2

Quand j'insere le module au frame les VUs recevoire les tension que j'ai decrit auparavant

Il ya un problème quelque part sur un module, il n'est pas normal de trouver du 6V sur le 4 des TLo71.

Retirer tous les modules et les remettre un par un en vérifiant le -12V pour trouver le fautif
