Titre d’origine : problème sur processeur orban 8100a
104 messages · 6 545 vues · ouvert · page 2
Un utilisateur rencontre un problème de sortie audio sur un processeur Orban 8100a, ne parvenant pas à obtenir de son sur la sortie TB1 après branchement. Plusieurs réponses expliquent que la sortie son se fait sur les prises RCA J1 et J2, non sur TB1, qui est une commande du codeur stéréo. Des conseils techniques et échanges sur les réglages et usages du matériel suivent.
Vous avez quelque chose à dire ?
Connectez-vous ou créez un compte pour répondre, en texte ou en message vocal.
La plus fréquente, en France, était une carte marquée "3M", il me semble que c'était l'importateur qui distribuait Orban qui la fournissait, mais ce n'était pas une carte Orban.
Sinon il y a la carte 7 des optimods 8101, 8180, 8182, qui fait la même chose.
Enfin, il est possible de faire un système externe qui se branche sur les cinches de test.
Le 23/05/2022 à 13:22, neptunium a dit :essayant tant bien que mal de reproduire le son à l'identique de la célèbre radio Maxximum . Pour ceux qui ont connu le son était magique euphorisant vintage, punchy inexplicable.
Attention, reproduire ce son sera difficile !
Il faut une paire de prism (en bon état) et un limiteur multibande XT2 (qu'il faudra peut-être un peu customiser, car celui de Maxximum avait quelques réglages supplémentaires !).
J'ai une occasion de faire l'acquisition de deux prismes un par canal? Placer avant de l'optimod ? En plus de mon aphex compelor 320 d?
Je vous avez promis une vidéo voici le lien, bien sur cela à été filmé avec un téléphone donc la qualité du son n'est pas identique à la réalité.
Joli tout ça !
Il y a 1 heure, Invité Le Lyon a dit :Toute cette bidouille, fait un peu amateur !
Un pros numérique et l'affaire est réglé.
Oui je sais bien , mais je ne suis pas un professionnel , mais bientot je faire un rack pour ranger tout ça , avec de meilleurs réglages de l'installation et une vidéo "plus pro" ,
petit à petit vous pourrez apercevoir l'évolution , et je serais pret à recevoir toutes critiques pour pouvoir améliorer.
Je vous avez promis une vidéo voici le lien, bien sur cela à été filmé avec un téléphone donc la qualité du son n'est pas identique à la réalité.
Au début c’est normal que tout ne soit pas en ordre tant que l’on a pas la chaîne complète.
Continue comme ça :-)
Malgré la compression de Youtube et la prise de son live, on sent que c'est du gros son lol. C'est du très beau matos.
Par contre, j'ai crû voir un enregistreur MiniDisc Tascam, je me trompe ?
Oui ,vous vous trompez ,c'est un lecteur cd standard ,très peu servi ,en vente si cela intéresse quelqu'un,du pur Tascam!
Merci beaucoup ,pour votre joli commentaire.
Salut,
C'est une belle initiative que de vouloir refaire le son de MAXXIMUM.
Ceux qui avaient travaillé dans cette radio t'ont-ils dit quel était l'ordre de la chaine ?

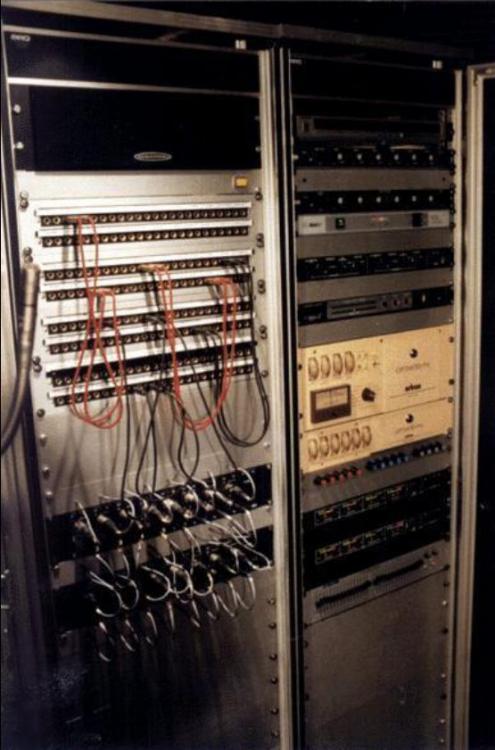

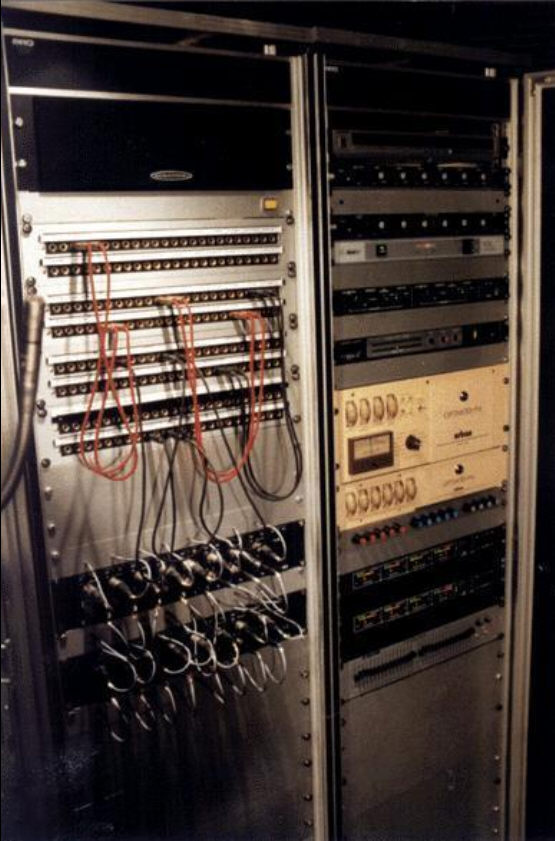

Sur la photo on voit les appareils suivants :
Optimod avec XT2 modifié (On voit le bandeau de boutons de couleurs, mais y avait-il d'autres modifs dans le XT2?)
Stéréomaxx,

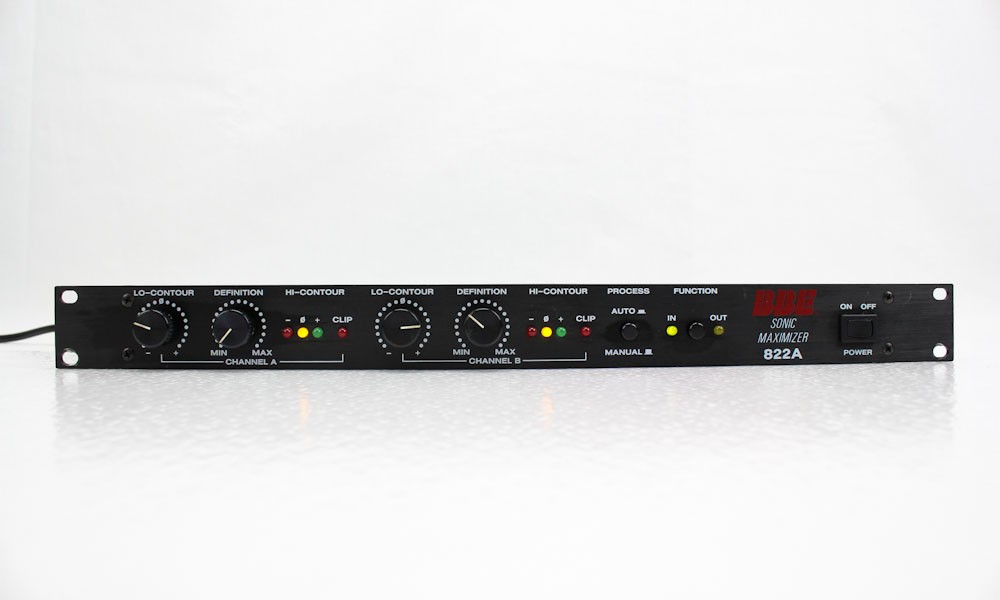

un BBE 822,
un EQ Klark
et une paire de prisms (gentner ou texar ?)
On sait aussi qu'en fin de chaine au pied de l'émetteur il y avait un CP803.
De ce que je sais, par une personne qui s'était renseignée au plus près de la source, l'ordre était le suivant :
BBE--> Stereomaxx --> Prism (Texar je suppose) --> 8100+xt3 --> cp803
Le Klark Teknik, je ne sais pas.
A confirmer bien sûr.
Le Sound4 Impact remplace toute l'équipement d'époque !
En plus vous économisez de l'énergie.
Et plus besoin d'entretenir les machines d'époque.
Mike et Fabien sont les deux webradio avec le bon Son d'époque, voir avec les défauts que l'on aimait bien.
Aujourd'hui c'est complètement différent......
Le moindre mauvais fichier audio ne pardonne pas, pour l'analogique et surtout pour le numérique .......
Attention pour l'analogique doit s'adapter pour le Streaming qui n'est pas top le cas .......
Faire attention de ne pas saturer.
La bande Fm c'est la même chose, trop de saturation et de compression,le Dab+ je n'en parle pas.
Oui il faut un prism par canal.
Le Compellor est une bonne machine, qui peut être très transparente, et qui permet de bien réguler les niveaux en début de chaîne. Il ne faut pas espérer pouvoir colorer le son avec un Compellor, par contre il peut aider à faire fonctionner le reste de la chaîne dans sa bonne plage de fonctionnement, et par exemple éviter de saturer certains circuits du Stereomaxx, et de trop activer les "buffers" des prisms, situés après dans la chaîne.
L'ordre logique des choses est le suivant:
Compellor->stereomaxx->prism->optimod
Cela te donnera une chaîne très fréquemment utilisée pendant plus de 20 ans par plein de radios.
S'agissant de Maxximum, il n'y avait pas de Compellor, mais je pense que tu peux le mettre quand même. Le BBE se met juste avant ou juste après les prisms, il faut tester, l'effet ne sera pas tout à fait le même.
Bonjour,merci beaucoup pour toutes ces explications précises ,quand vous dites BBE ,vous voulez parlez de mon EQ klark technik ? J'espère en trouver profit pendant de nombreuses années , l'optimod va partir en révision générale auprès de groupe Orban France et une carte de désacentuation va être remplacé au niveau du boîtier numéro 7 , j'attends ma perds de prisms ,je vous ferai une nouvelle vidéo...

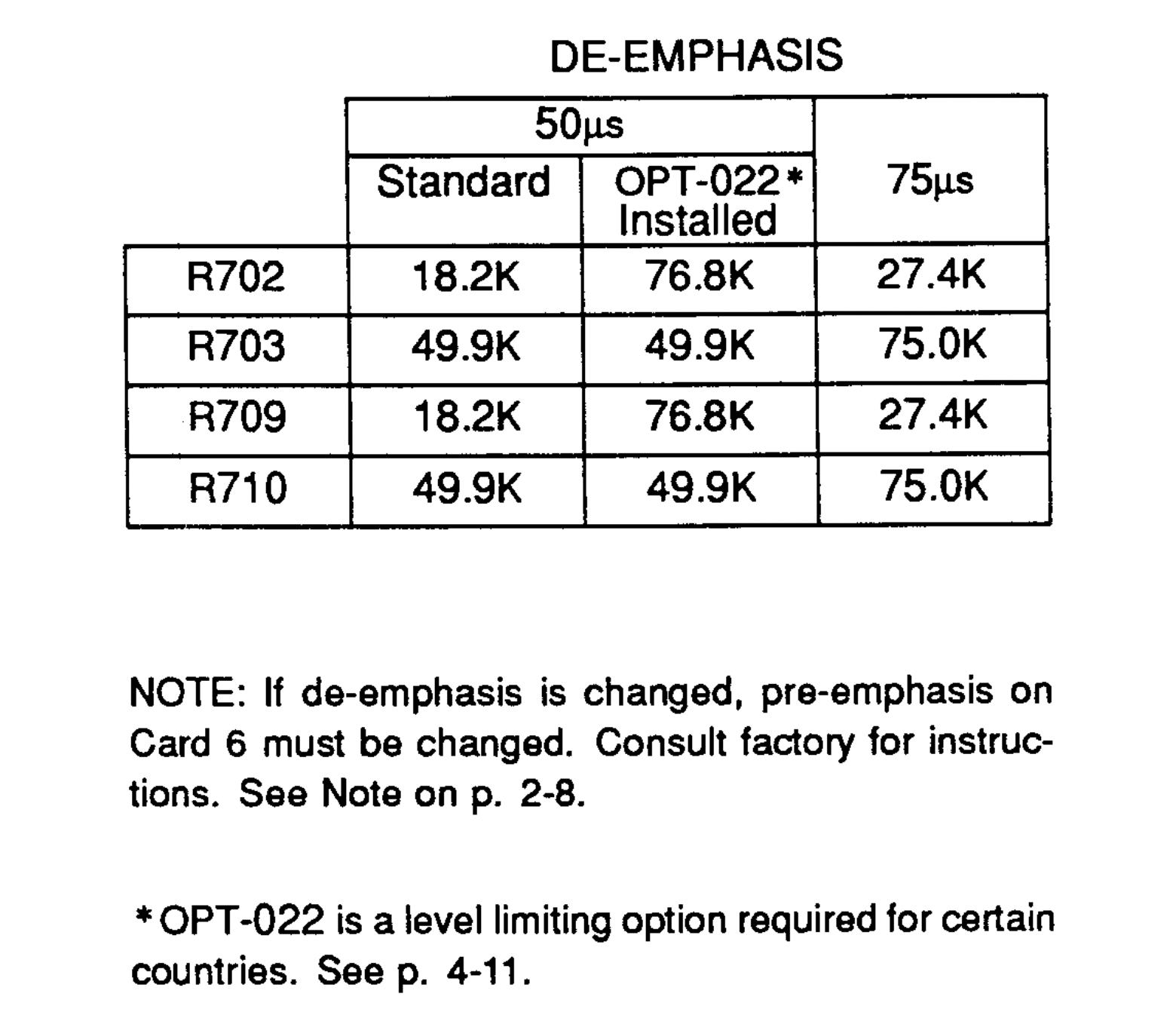

Pour ceux que ça intéresse j'avais fait le typon de la carte du 8182A qui permet de dessaccentuer.
Je joins le fichier qui est à l'échelle
On récupère le signal symétrique sur le bornier arrière ST +/- et ML +/-
8182A_Manual_Appendix_G-L (glissé(e)s) 2.pdf
8182A_Manual_Appendix_G-L (glissé(e)s).pdf
C'est celui-là
C'est celui-à
Le 23/05/2022 à 13:22, neptunium a dit :Bonjour à tous, je suis de retour pour vous donner des nouvelle de "mon installation" , essayant tant bien que mal de reproduire le son à l'identique de la célèbre radio Maxximum . Pour ceux qui ont connu le son était magique euphorisant vintage, punchy inexplicable. Mes nouveaux branchements ne portent plus sur les Rj1 et Rj2 , qui ne sont là que pour effectuer des tests audios. Aujourd'hui je possède un aphex compelor 320d qui envoi le son dans l'optimod 8100 en sortie , le son continu vers l'élargisseur stéréomaxx de (science modulation) pour continuer sa course à travers le super équaliseur klark technik et finir dans l'ampli qsc de classe D. Après de multiples réglages et ne disposant toujours pas du module Xt2 pour apporter le complément à l'optimod et en absence de régie , Pacific recorders* (*originale régie de Maxximum),je fais appel à tous les ingénieurs , techniciens ayant pu travailler dans l'ancien Nodal*(centre régie de modulation aux sous-sols de la station) ou animateurs de Maxximum , afin de m'aider à concrétiser au plus proche le son de cette époque.Je vous posterai de nouvelles photos dans mon prochain post. Dans l'impatience de vos précieuses réponses. Olivier.
Reproduire le son de Maxximum avec ta chaîne audio sera juste impossible !
Et même tu avais la chaîne audio de Maxximum, tu ne pourrais même pas reproduire le son (car les traitements de basse étaient modifié) donc c'est mort !
Déjà les mastering audio de nos jours, ne sont pas le même que ceux des années 70, 80 et début 90.
Dans le milieu des années 80 et début 90 les radios fm diffusaient les sons via des cartouches (des vinyles enregistraient sur bandes magnétiques).
Les traitements de sons étaient analogiques, ce qui n'est plus le cas de nos jours, puisque tout est en numérique.
Les seuls traitements de sons numérique qui se raprochent des traitements de analogiques, sont les premières génération, comme l'IDT, l'Orban 8200 ou encore l'Omnia FM, Omnia 3, 5 et 6
Allez courage, le mieux et que tu revendes toute ta chaîne pour le bien de la planète, car niveau consommation, c'est pas top.
Il peut toujours utiliser les vinyles et CD d'époque, puis les numériser en flac haute-résolution (48 kHz/24 bit). Je ne suis pas sûr que ça changera grand chose par rapport aux sources d'origine.
Au début des années 90, beaucoup de radios utilisaient des CD pour la musique (en particulier des Denon et Studer). C'était la fin des cartouches, qui restaient principalement utilisées pour les jingles.
C'est vrai les méthodes de mastering ont bien changés, souvent pour le pire et non le meilleur, surtout pour les supports numériques. Mais rien n'empêche d'écouter de la musique de l'époque, et pour les morceaux plus récents, on trouve des pressages en vinyles avec des masterings beaucoup moins écrasés que les masterings destinés aux supports numériques.
Il y a 14 heures, Invité Le Lyon a dit :Et même tu avais la chaîne audio de Maxximum, tu ne pourrais même pas reproduire le son (car les traitements de basse étaient modifié) donc c'est mort !
Et alors ? Ça peut être amusant d'essayer de s'en approcher !
Il y a 14 heures, Invité Le Lyon a dit :Les traitements de sons étaient analogiques, ce qui n'est plus le cas de nos jours, puisque tout est en numérique.
Et justement on parle ici recréer une chaîne analogique, peu importe qu'aujourd'hui ce soit numérique, on parle de retrouver le son d'une radio du début des 90s avec des équipements de cette époque !
Le flac est un format de compression sans pertes... Donc aucune différence par rapport à la source d'origine. Ça n'ajoute aucune fréquence. À ne pas confondre avec les mp3/ogg vorbis et autres m4a.
Tout à fait d'accord avec@Ben, l'essentiel est aussi de se faire plaisir et d'écouter du beau son.
Continue dans tes recherches ! @neptunium
