Guest Patrick Posted August 3, 2018 Report Share Posted August 3, 2018 Bonjour L'excitation étant correcte (hélios 11 W) quelle peut être la cause d'une baisse de puissance (110 w au lieu de 500 w) sur un ampli Goliath d'Ecreso ? Quote Link to comment Share on other sites More sharing options...
Nicolas D Posted August 3, 2018 Report Share Posted August 3, 2018 Quels sont les tensions de l'alimentation ampli (et de celle de l'affichage/carte de gestion) ? C'est intermittent (par exemple l'ampli se coupe toutes les x secondes, redémarre tout seul puis se recoupe au bout du même temps de x secondes ?) Quote Link to comment Share on other sites More sharing options...
Ben Posted August 3, 2018 Report Share Posted August 3, 2018 Si la puissance réfléchie est basse, alors soit: - un des transistors de puissance hs, - une des alims hs. Donc commencer par mesurer ce qui sort des alims... Quote Link to comment Share on other sites More sharing options...
Philippe DTRC Posted August 4, 2018 Report Share Posted August 4, 2018 Bonjour, comme le dit Ben, faire une mesure des deux alimentations 52 v, voir en ouvrant le capot si la led verte est allumée(sur les boitiers de chaque Alim) si éteinte alim HS. Il y a la procédure suivante, c'est d'aller dans le mode locale du goliath via les boutons en façade pour observer les diverses mesures .J'ai sous les yeux la Doc du EPW500jr(GOLIATH) venez en MP,je me ferais un plaisir de vous aider. Codialement Quote Link to comment Share on other sites More sharing options...
balvenie Posted August 4, 2018 Report Share Posted August 4, 2018 52V sur les transistors c'est à mon avis un peu trop. Si non d'accord pour les procédures de contrôle. Fut un temps ou Ecreso a connu beaucoup de problèmes avec les alimentations Meanweel a cause d'un manque de ventilation sans doute car ces alim sur d'autres émetteurs resistent à tout..ou presque S'il faut la remplacer mettre une PSP 600-48 capable de plus de débit et moins cher que celle qui est installée. Régler les tensions des deux alims à la valeur à vide avec le petit réglage près de la led verte. Attention d'y aller délicatement avec un petit tournevis adapté. Quote Link to comment Share on other sites More sharing options...
Guest Patrick Posted August 4, 2018 Report Share Posted August 4, 2018 Merci Nicolas D, Ben et Philippe DTRC et Balvenie pour les réponses. L''ampli est actuellement "en situation" à faible puissance. Je cherche surtout à limiter la coupure d'émission le moment venu en réduisant au minimum la recherche. Fréquence des pannes : alimentation ou ampli ? Où trouver les pièces détachées ? Quote Link to comment Share on other sites More sharing options...
Ben Posted August 4, 2018 Report Share Posted August 4, 2018 L'alim mentionnée plus haut par Balvenie se trouve chez RS, référence 644-8290. Au moment où j'écris ce message, il y en a 3 de disponibles sous 2 jours, à 178€ HT. Je n'ai pas d'ampli sous la main pour trouver la réf des alims d'origine. Par contre, si c'est un problème de transistor, je conseillerais de renvoyer l'ampli chez le constructeur, à moins d'être un peu expérimenté dans ce genre de maintenance. Quote Link to comment Share on other sites More sharing options...
balvenie Posted August 4, 2018 Report Share Posted August 4, 2018 (edited) Cet ampli constitué de deux transistors avec chacun une alim lorsque ce genre de problème se pose il y a toujours une chute de tension d'une alim. Cette chute de tension peut être due à un transistor en court circuit ou à une panne d'alim. Pour en avoir le coeur net sur la voie défaillant la led verte de l'alim est éteinte. Il faut donc débrancher sa sortie 50v et voir si la led se rallume. Si c'est le cas le transistor hf correspondant est hs. Si elle ne se rallume pas l'alim est hs mais peu être aussi le transistor. Dans ce cas pour être certain il faut alimenter le transistor douteux avec l'autre alim. Si elle s'effondre alors le transistor est aussi hs Tout ceci bien entendu sans brancher de pilote On peut trouver ces alim moins cher et aussi rapidement que chez ES. Contactez moi en mp si vous voulez plus de détail. J 'avais mis des mails dans ce message mais n'y ai pa accès avant le 10 août ? Edited August 4, 2018 by balvenie Quote Link to comment Share on other sites More sharing options...
Guest Hervé Posted April 16, 2020 Report Share Posted April 16, 2020 Le 04/08/2018 à 15:34, balvenie a dit : 52V sur les transistors c'est à mon avis un peu trop. Si non d'accord pour les procédures de contrôle. Fut un temps ou Ecreso a connu beaucoup de problèmes avec les alimentations Meanweel a cause d'un manque de ventilation sans doute car ces alim sur d'autres émetteurs resistent à tout..ou presque S'il faut la remplacer mettre une PSP 600-48 capable de plus de débit et moins cher que celle qui est installée. Régler les tensions des deux alims à la valeur à vide avec le petit réglage près de la led verte. Attention d'y aller délicatement avec un petit tournevis adapté. Bonjour, sur le sp500-48 il y a deux cavaliers d'origine, sur le SPS 600-48, il n'y a rien a rajoute. Ont les raccordement comme l'ancien Quote Link to comment Share on other sites More sharing options...
balvenie Posted April 17, 2020 Report Share Posted April 17, 2020 (edited) oui mais il faut vérifier, ceci. Deux bornes servent à mettre en/hors service l'alimentation. Dans ce cas le cavalier n'est p)as installé, mais il y a deux fils qui viennent du circuit de sécurité. Il faut les remettre, il n'y a pas de polartité. Edited April 17, 2020 by balvenie Quote Link to comment Share on other sites More sharing options...

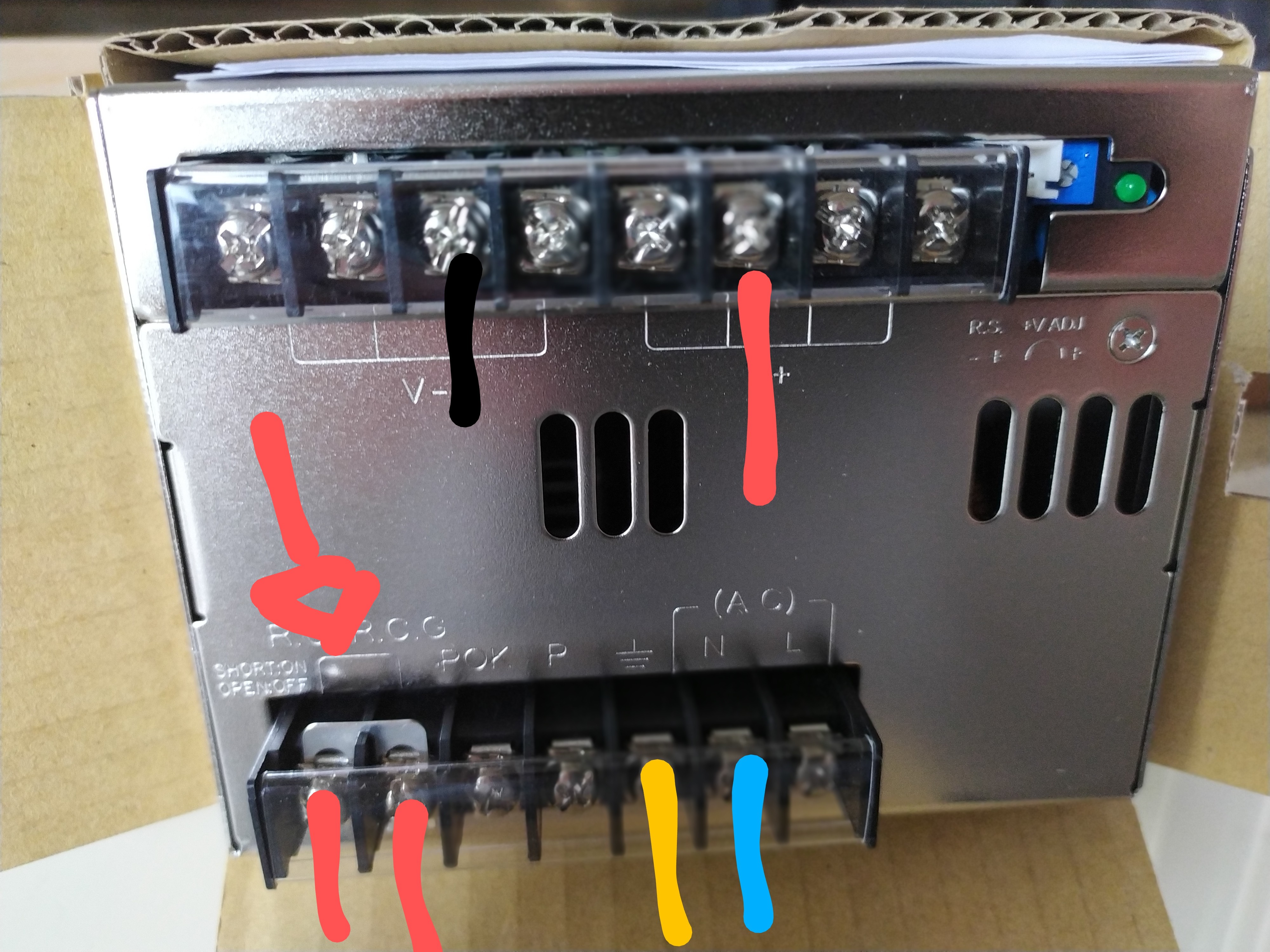

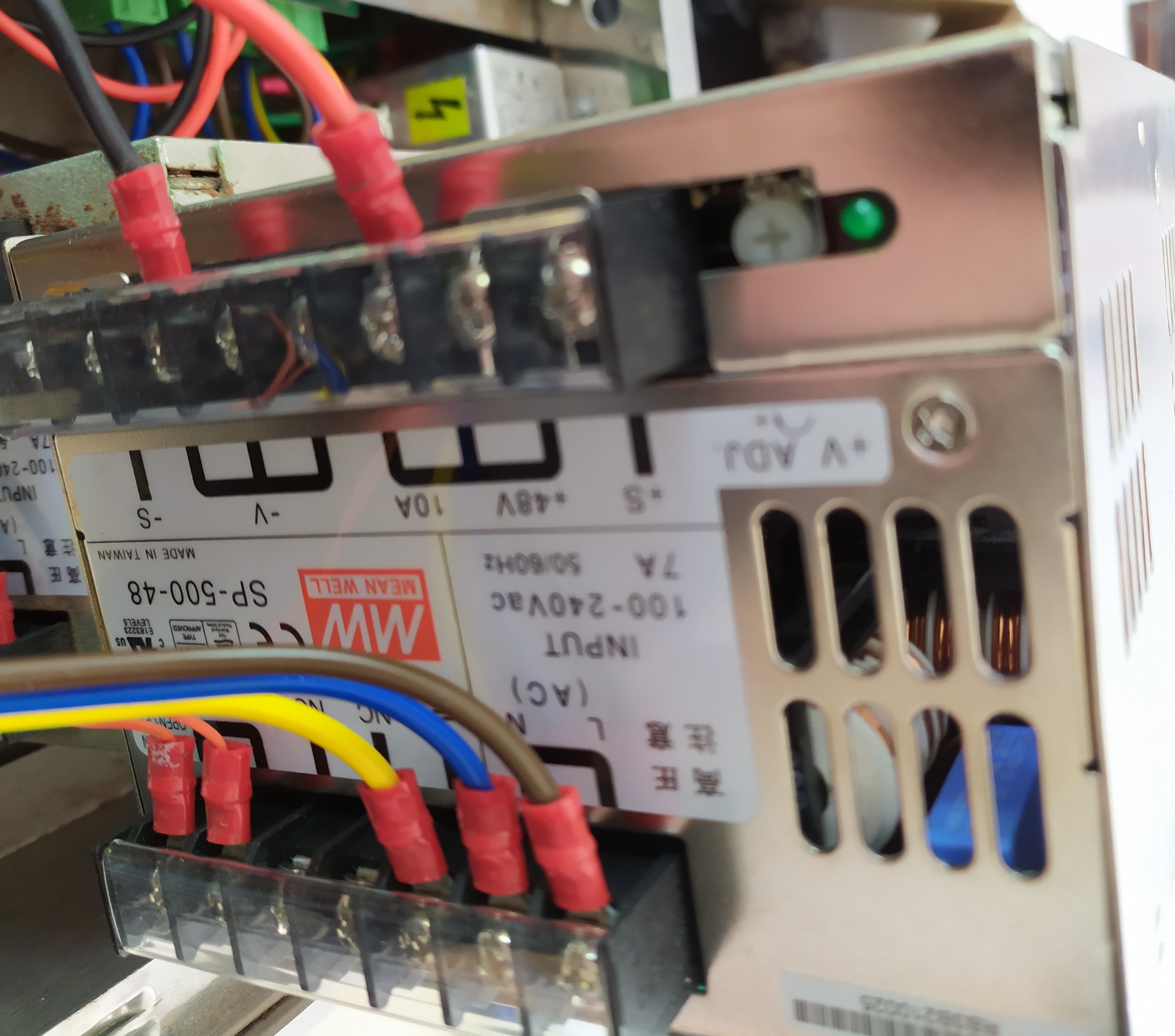

Guest Hervé Posted April 18, 2020 Report Share Posted April 18, 2020 Voici la 1er photo l'ancien le SP500-48 Le nouveau avec la couleurs des cables maque le marron lol C'est bien comme sa je vir le cavalier et je branche ( 2 petit cable sécurité) Quote Link to comment Share on other sites More sharing options...
Guest Hervé Posted May 1, 2020 Report Share Posted May 1, 2020 Je recherche les photos des transistors de puissance sur ecreso Goliath 550 A quoi sa ressemble. Merci Quote Link to comment Share on other sites More sharing options...
balvenie Posted May 2, 2020 Report Share Posted May 2, 2020 (edited) Pour l'alim c'est ça côté securité et sortie, attention à bien respecter les polarités. Côté secteur, brancher en L et N et la terre sur le symbole de masse Pour les transistors, je n'ai pas de photo, je vais essayer de trouver ce peut être des MRF151G ou équivalent Edited May 2, 2020 by balvenie Quote Link to comment Share on other sites More sharing options...
Guest Retour vers le futur Posted May 8, 2020 Report Share Posted May 8, 2020 Le 04/08/2018 à 17:28, Ben a dit : L'alim mentionnée plus haut par Balvenie se trouve chez RS, référence 644-8290. Au moment où j'écris ce message, il y en a 3 de disponibles sous 2 jours, à 178€ HT. Je n'ai pas d'ampli sous la main pour trouver la réf des alims d'origine. Par contre, si c'est un problème de transistor, je conseillerais de renvoyer l'ampli chez le constructeur, à moins d'être un peu expérimenté dans ce genre de maintenance. Les réparations chez Ecreso et worldcastsystems sont hors de prix ,de mème que le cout d' achat d' un émetteur , au final ça devient très cher d avoir un Ecreso bout a bout . Quote Link to comment Share on other sites More sharing options...
balvenie Posted May 8, 2020 Report Share Posted May 8, 2020 Les alim sont bien moins chères ici et livraison rapide. https://www.elpro.org/gb/mean-well-psp-600-series/18083-psp-600-48.html La fabrication Ecreso est très soignée, cela se répercute sur le prix. Je ne sais pas si la production est faite en France ou délocalisée. La maintenance est hors de prix, ce qui se justifie moins. Des fabricants sortent des produits beaucoup moins chers et tout aussi fiables. Quote Link to comment Share on other sites More sharing options...
DRM+ Posted May 10, 2020 Report Share Posted May 10, 2020 Le 08/05/2020 à 10:35, balvenie a dit : Je ne sais pas si la production est faite en France ou délocalisée. Le matériel ECRESO est fabriqué par un sous traitant se situant à Agen . Une fois fabriqué , ce matériel est réglé et testé dans les locaux de WORLDCAST à Mérignac Le 08/05/2020 à 10:35, balvenie a dit : Des fabricants sortent des produits beaucoup moins chers et tout aussi fiables. Le '' made in France coûte cher '' et effectivement ces tarifs ne sont pas justifiés Quote Link to comment Share on other sites More sharing options...
balvenie Posted May 10, 2020 Report Share Posted May 10, 2020 Merci pour cette info Quote Link to comment Share on other sites More sharing options...
Guest RadioBLV Posted September 5, 2020 Report Share Posted September 5, 2020 Salut a tous, J'ai un goliath et un goliath plus. L'un affiche 41w et l'autre 171w mais se coupe toutes les 20/30 secondes environ... Bref, ca pue Merci pour vos infos sur l'alim, je devrais pouvoir me débrouiller pour trouver à remplacer. Par contre, auriez vous plus d'infos de modèle et photos pour le remplacement des transistors ? D'avance merci. Quote Link to comment Share on other sites More sharing options...
Guest Nicko Posted August 1 Report Share Posted August 1 Bonjour à tous je viens d’acquérir un extenso goliath 550W Quelqu’un aurait il : le mode d’emploi les schémas électroniques le software de pilotage Merci d’avance à tous pour votre aide Quote Link to comment Share on other sites More sharing options...
Guest nicko Posted August 2 Report Share Posted August 2 Bonjour a tous Je viens d’acquérir un Ecreso Goliath 500W Quelqu'un ici aurait : _ Le manuel d'utilisation _ Le schéma électronique _Le software Merci a vous par avance pour votre aide Quote Link to comment Share on other sites More sharing options...
balvenie Posted August 3 Report Share Posted August 3 Emetteur ou Ampli? Je ne connais pas de mise a jour de software. Pour l'utilisation c'est simple pas besoin de manuel. Goliath Notice%20Technique 500W G.pdf Goliath.pdf Quote Link to comment Share on other sites More sharing options...
Guest Nicko Posted August 5 Report Share Posted August 5 Le 03/08/2024 à 08:58, balvenie a dit : Emetteur ou Ampli? Je ne connais pas de mise a jour de software. Pour l'utilisation c'est simple pas besoin de manuel. Goliath Notice%20Technique 500W G.pdfUnavailable Goliath.pdfUnavailable C’est un ampli Goliath plus, Quel différence entre le goliath et le goliathplus ? D’après ce que j’ai compris c’est qu’il y aurait un coupleur d’antenne inclus dedans ? Quote Link to comment Share on other sites More sharing options...
NickoKat Posted August 6 Report Share Posted August 6 Le 03/08/2024 à 08:58, balvenie a dit : Emetteur ou Ampli? Je ne connais pas de mise a jour de software. Pour l'utilisation c'est simple pas besoin de manuel. Goliath Notice%20Technique 500W G.pdf 6.62 Mo · 3 downloads Goliath.pdf 294 Ko · 1 download C'est très exactement un Ampli GoliathPlus Il n'y a pas de software permettant de le configurer via rs232 ? Apparemment il y a un coupleur d'antenne interne ..... Quote Link to comment Share on other sites More sharing options...
Ben Posted August 6 Report Share Posted August 6 Il y a 6 heures, NickoKat a dit : Apparemment il y a un coupleur d'antenne interne ..... Un coupleur d'amplis, plutôt... Le GoliathPlus peut être couplé à un Goliath pour faire 1KW... Quote Link to comment Share on other sites More sharing options...
NickoKat Posted August 6 Report Share Posted August 6 Il y a 2 heures, Ben a dit : Un coupleur d'amplis, plutôt... Le GoliathPlus peut être couplé à un Goliath pour faire 1KW... Peut être ...... c'est pour cela que je cherche le manuel ...... si quelqu'un avait ca , ca serai super !!!! Quote Link to comment Share on other sites More sharing options...
NickoKat Posted August 6 Report Share Posted August 6 Une photo de l’arrière prise sur le net Quote Link to comment Share on other sites More sharing options...
Ben Posted August 7 Report Share Posted August 7 (edited) Il y a 20 heures, NickoKat a dit : Peut être Je t'assure ! Je n'ai pas la doc sous la main (vacances...), mais en gros, si tu veux juste utiliser l'ampli, il faut utiliser les fiches N du haut (entrée et sortie). Par contre, si tu as aussi un Goliath "simple" et que tu veux faire un ampli de 1kw, tu peux utiliser le coupleur (les connecteurs du bas) pour coupler l'ampli interne et un Goliath externe (attention à bien utiliser une paire de câbles identiques pour les entrées des deux amplis, et une paire de câbles identiques capables de tenir 500w pour les sorties des deux amplis). Edited August 7 by Ben Quote Link to comment Share on other sites More sharing options...
NickoKat Posted August 13 Report Share Posted August 13 Le 07/08/2024 à 17:37, Ben a dit : Je t'assure ! Je n'ai pas la doc sous la main (vacances...), mais en gros, si tu veux juste utiliser l'ampli, il faut utiliser les fiches N du haut (entrée et sortie). Par contre, si tu as aussi un Goliath "simple" et que tu veux faire un ampli de 1kw, tu peux utiliser le coupleur (les connecteurs du bas) pour coupler l'ampli interne et un Goliath externe (attention à bien utiliser une paire de câbles identiques pour les entrées des deux amplis, et une paire de câbles identiques capables de tenir 500w pour les sorties des deux amplis). Je vais l'utiliser en ampli simple ........ Mais si tu as la doc d'origine ça m’intéresse . Quote Link to comment Share on other sites More sharing options...
NickoKat Posted August 13 Report Share Posted August 13 il y a 19 minutes, NickoKat a dit : Je vais l'utiliser en ampli simple ........ Mais si tu as la doc d'origine ça m’intéresse . Est il possible d'utiliser la partie "combiner" en fonction de "Splitter" pour y brancher 2 antennes ? Quote Link to comment Share on other sites More sharing options...
Ben Posted August 20 Report Share Posted August 20 Le 13/08/2024 à 18:24, NickoKat a dit : Mais si tu as la doc d'origine ça m’intéresse . scan attaché... (a cause des trous de la reliure j'ai du scanner à l'envers, utiliser la fonction pour retourner dans acrobat) scan goliath plus.pdf Quote Link to comment Share on other sites More sharing options...
NickoKat Posted August 20 Report Share Posted August 20 Il y a 10 heures, Ben a dit : scan attaché... (a cause des trous de la reliure j'ai du scanner à l'envers, utiliser la fonction pour retourner dans acrobat) scan goliath plus.pdf 1.36 Mo · 0 downloads Super ...... Un grand merci a BEN pour cette doc ...... Quote Link to comment Share on other sites More sharing options...
NickoKat Posted August 20 Report Share Posted August 20 Le 03/08/2024 à 08:58, balvenie a dit : Emetteur ou Ampli? Je ne connais pas de mise a jour de software. Pour l'utilisation c'est simple pas besoin de manuel. Goliath Notice%20Technique 500W G.pdf 6.62 Mo · 7 downloads Goliath.pdf 294 Ko · 5 downloads Merci également a balvenie pour les schemas Quote Link to comment Share on other sites More sharing options...
NickoKat Posted August 23 Report Share Posted August 23 j'ai maintenant résolu un problème que j'avais sur mon Goliathplus , mais je m'en suis crée un autre . J'ai abimé une des pattes du coupleur de sortie sur la carte ampli . Ou peut ton trouver de la pièce détachée , ou est ce que quelqu'un du forum en aurais ? Il s’agit de la pièce : Anaren 1Z0261-3 Merci d'avance pour toute l'aide fournit Quote Link to comment Share on other sites More sharing options...
Ben Posted August 24 Report Share Posted August 24 Il y a 17 heures, NickoKat a dit : Il s’agit de la pièce : Anaren 1Z0261-3 C'est un composant de la catégorie des sasfépus... (Cycle de vie: obsolète, cf. Mouser) Donc plusieurs options : - Appeler Ecreso et leur demander s'ils ont ça en stock, mais je doute qu'ils acceptent de t'en fournir, ils préfèrent que tu renvoies la machine pour la réparer eux-même... Pas le même prix. - Trouver un coupleur hybride ayant les mêmes caractéristiques et les mêmes dimensions chez un autre constructeur. - Réparer le coupleur abimé. Qu'est-ce qu'elle a, cette patte ? Avec un peu de matériel, ça doit pouvoir se réparer, je ne pense pas que ce coupleur soit autre chose que deux circuits imprimés superposés maintenus par 4 rivets. Si le coupleur était cramé, ça serait une autre histoire, mais juste ressouder un bout de cuivre, ça semble jouable... Quote Link to comment Share on other sites More sharing options...
NickoKat Posted August 25 Report Share Posted August 25 (edited) Oui Ben , J'avais vu chez Mouser Bon .... j'ai réparé ma bêtise ( Voir photo ) Mais si quelqu'un en as un ...... je suis tout de même preneur Edited August 25 by NickoKat Quote Link to comment Share on other sites More sharing options...
Guest Balvenie Posted August 26 Report Share Posted August 26 Il y en a un d'occasion sur eBay dans le 30€ Quote Link to comment Share on other sites More sharing options...
balvenie Posted August 28 Report Share Posted August 28 Il y en a un d'occasion sur Ebay à environ 30€ Quote Link to comment Share on other sites More sharing options...
NickoKat Posted August 30 Report Share Posted August 30 Le 28/08/2024 à 09:11, balvenie a dit : Il y en a un d'occasion sur Ebay à environ 30€ Ha oui en effet ....... j'avais pourtant déjà chercher sur ebay Merci Quote Link to comment Share on other sites More sharing options...
balvenie Posted August 31 Report Share Posted August 31 (edited) Bonjour J'ai a mon tour un souci avec un ampli Goliath. Tout est normal sauf que le voyant link est allumé et que RF est sur off même s'il y a un peu de puissance en entrée. Je ne me souviens plus de ce qu'il faut faire. A l'aide 🤔 Edited August 31 by balvenie fautes Quote Link to comment Share on other sites More sharing options...
NickoKat Posted August 31 Report Share Posted August 31 Il y a 5 heures, balvenie a dit : Bonjour J'ai a mon tour un souci avec un ampli Goliath. Tout est normal sauf que le voyant link est allumé et que RF est sur off même s'il y a un peu de puissance en entrée. Je ne me souviens plus de ce qu'il faut faire. A l'aide 🤔 Essai carrément avec zéro en entrée ...... car même avec 1w il enclenche pas la led ( vérifie aussi ton gain ) J'en profite pour te demander ..... est ce que ton goliath te donne la puissance reflechie et le tos ? Car sur mon goliath plus , tout reste a zero ....... sauf la puissance direct qui s'affiche bien Quote Link to comment Share on other sites More sharing options...
balvenie Posted September 2 Report Share Posted September 2 Normalement oui. Peut être n'as tu pas e tos, ou alors le réglage a été bidouillé par le précèdent propriétaire. Dans ce cas il faut faut verifier avec un Bird. Quote Link to comment Share on other sites More sharing options...
NickoKat Posted September 4 Report Share Posted September 4 (edited) Rien ne semble avoir été déréglé , tout les vernis sur les trimmers sont intact . J'ai essayer sans antenne , et le tos monte ....... normal . Ce qui me parais bizarre , c'est d’être a 0W de puissance reflechie pour un TOS de 1 avec mon antenne ? Aurais je une antenne parfaite ? ...... j'ai un doute . Je mets en pièce jointe le pdf de mon antenne NOTICE SD-FM.pdf Edited September 4 by NickoKat Quote Link to comment Share on other sites More sharing options...
