DRM+ Posté(e) 3 décembre 2023 Signaler Share Posté(e) 3 décembre 2023 Question à destination des techniciens de la FM Nous souhaitons monter un système d'antennes composé de 4 panneaux : 2 montés l'un au dessus de l'autre dans un azimut de 30 ° , l'autre couple monté toujours monté l'un au dessus de l'autre dans un azimut 200 ° . Comment câbler le coupleur 4 voies ( dans quel ordre de montage des 4 bretelles ) pour éviter des déphasages et éviter des annulations de champs ? Merci pour vos réponses Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
_Will_ Posté(e) 4 décembre 2023 Signaler Share Posté(e) 4 décembre 2023 Bonjour, 30° et 210° plutôt si vous souhaitez un diagramme avant/arrière identique, sinon vous risquez de tordre le diagramme entre les deux azimuts. Attention, il y a une forte atténuation du gain sur un tel montage à 180°, mais que vous rattrapez un peu en adoptant un système sur deux étages en effet. Je laisse les spécialistes répondre pour le couplage. Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
DRM+ Posté(e) 4 décembre 2023 Auteur Signaler Share Posté(e) 4 décembre 2023 Merci beaucoup pour cette réponse , j'attend les spécialiste pour le branchement des bretelles sur le coupleur Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...

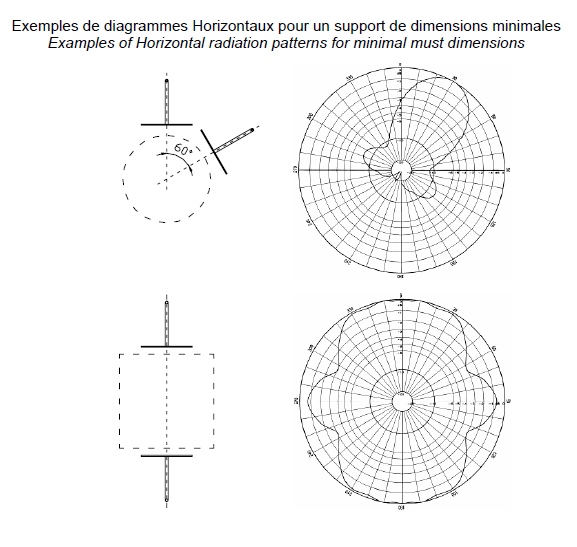

Ben Posté(e) 5 décembre 2023 Signaler Share Posté(e) 5 décembre 2023 (modifié) Il y a 21 heures, _Will_ a dit : 30° et 210° plutôt Oui il est préférable de rester dans des configurations connues, sauf si le constructeur est capable de vous faire des simulations de configurations "bizarres". Le 03/12/2023 à 23:09, DRM+ a dit : Comment câbler le coupleur 4 voies ( dans quel ordre de montage des 4 bretelles ) Attention, le diagramme d'un système de plusieurs panneaux sur un même étage (donc par exemple dans les cas de deux panneaux dos à dos à 180°, ou de 4 panneaux montés à 90°) dépend de l'écartement des panneaux (donc de la section du pylône et du système de fixation), quel que soit le nombre d'étages. Si le coupleur est un modèle standard (répartition 1/4 de la puissance sur chaque sortie, et toutes les sorties avec la même phase), et que les 4 bretelles sont identiques, alors il n'y a pas d'ordre particulier. Modifié 5 décembre 2023 par Ben Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
