[TUTO] Brancher les boutons TrackStart (DX2000) ... pour les nuls !

[YoupisSamax]

Bienvenue dans le premier tutoriel destiné au câblage des boutons TrackStart de votre Behringer DX2000 expliqué de A à Z. J'essaierai d'être le plus simple possible. Je vais également vous indiquer tout le matériel à acheter pour que vous ne vous retrouviez pas perdu face à mes images.



PS: Les méthodes décrites plus bas relèvent d'un pur amateurisme, et je suis bien conscient que si un électricien me voyait faire, il me jetterait des pierres sans hésiter.





Partie 1 : Acheter quoi ?



Pour ma part, je me suis procuré un gamepad pour pas très cher : http://www.amazon.fr/gp/product/B00VPMTAQ2?psc=1&redirect=true&ref_=oh_aui_detailpage_o01_s00

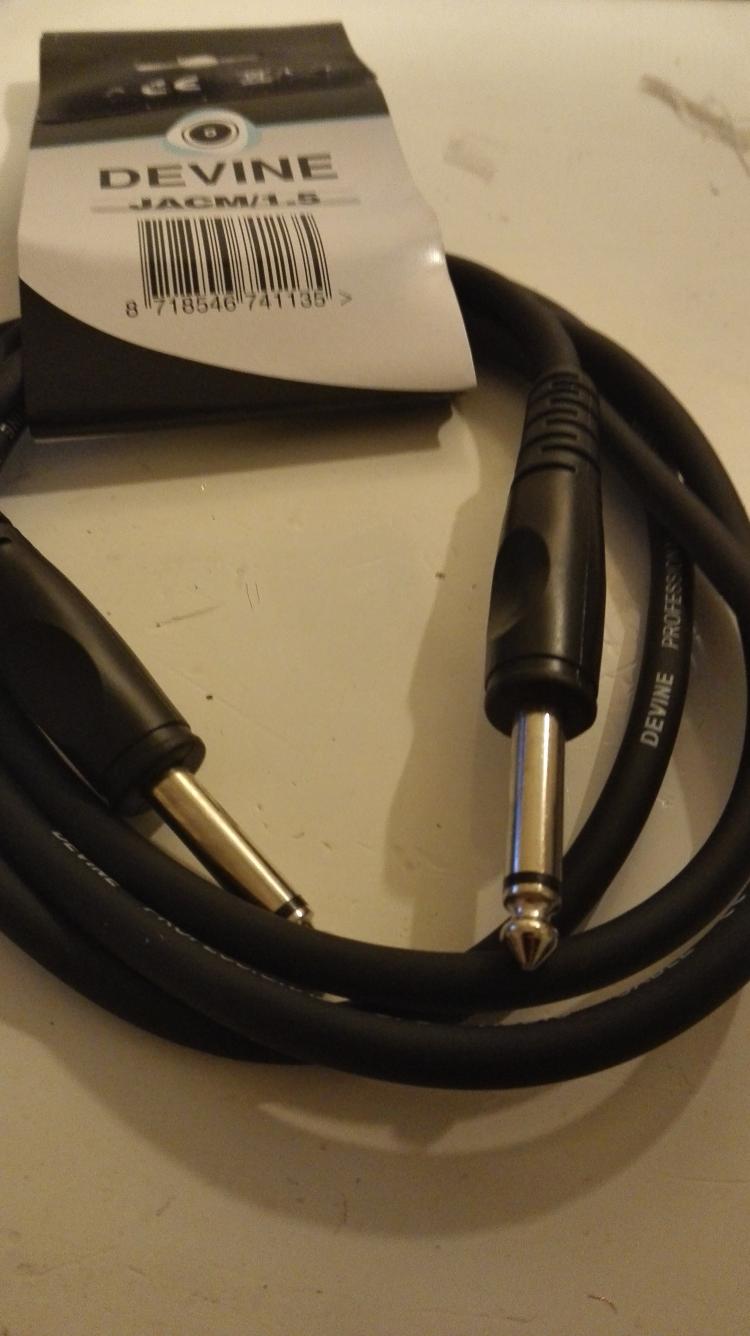

Ainsi que 5 câbles jack 6.35 mm mono (qui serviront à relier la table de mixage à notre gamepad) : https://www.bax-shop.fr/devine-jacm-1-5-cable-audio-mono-jack-jack-1-5-metre.html

Pour les câbles, vous pouvez aussi les souder vous même, en achetant de simples fiches jack, mais nous ne verrons pas cela dans ce tutoriel.





Partie 2 : On soude !



On va d'abord s'occuper de nos câbles, donc prenez-en un :

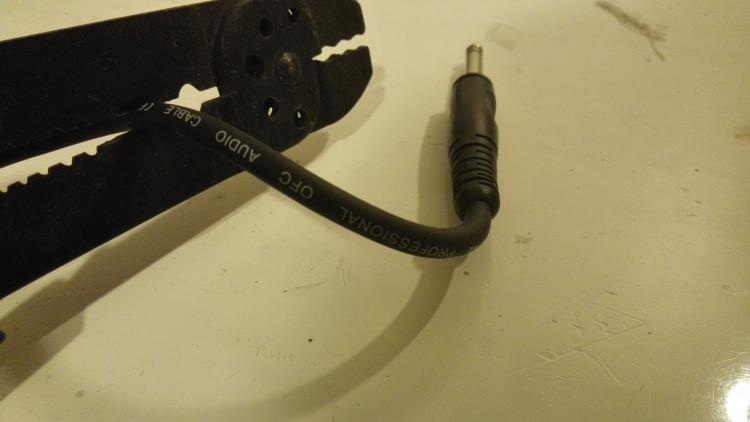

Coupez le câble d'un côté avec une paire de ciseaux, un cutter ou bien une pince à dénuder comme ci-dessous :

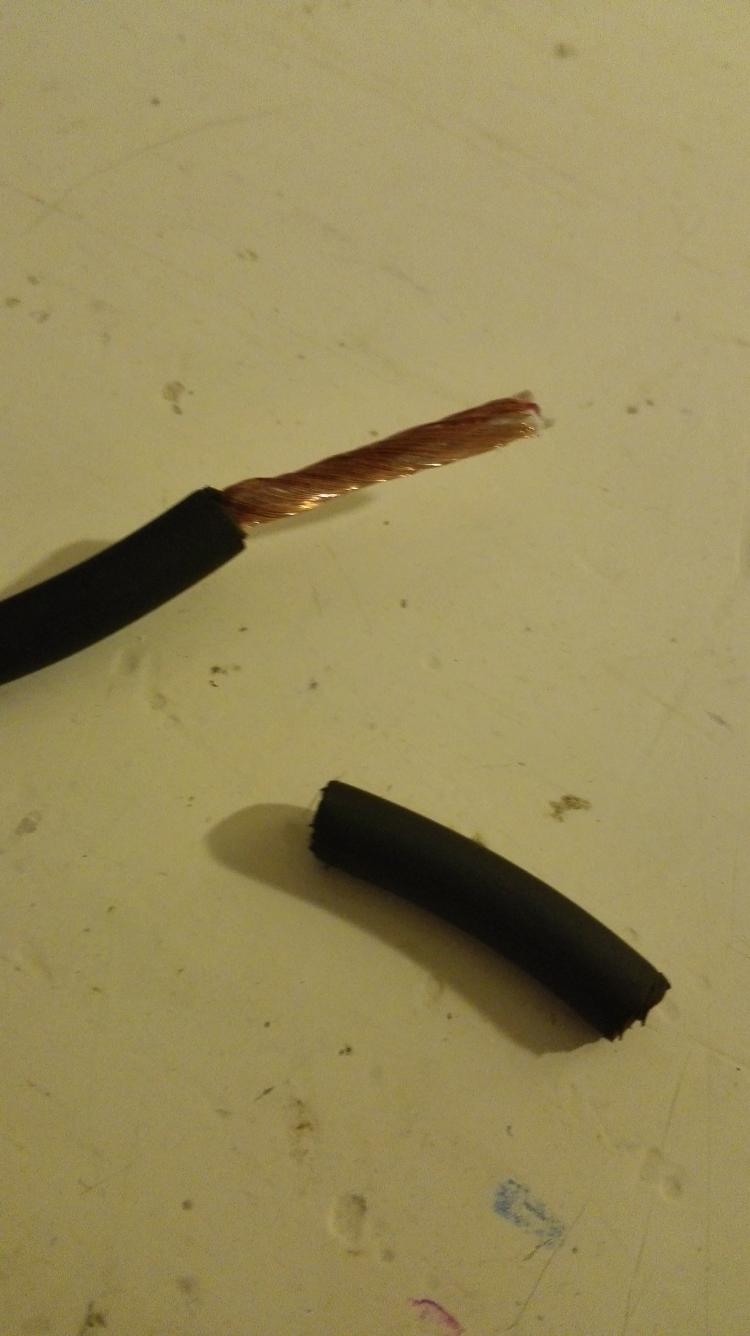

Ensuite, dénudez la gaine noire (elle entoure les autres fils). Faites attention à ne pas abimer les autres fils à l'intérieur du câble (c'est la que repose toute la complexité de l'opération). Si par erreur vous endommageriez le câble, retournez à l'étape précédente. Si tout se passe bien, vous devriez obtenir quelque chose comme ça :

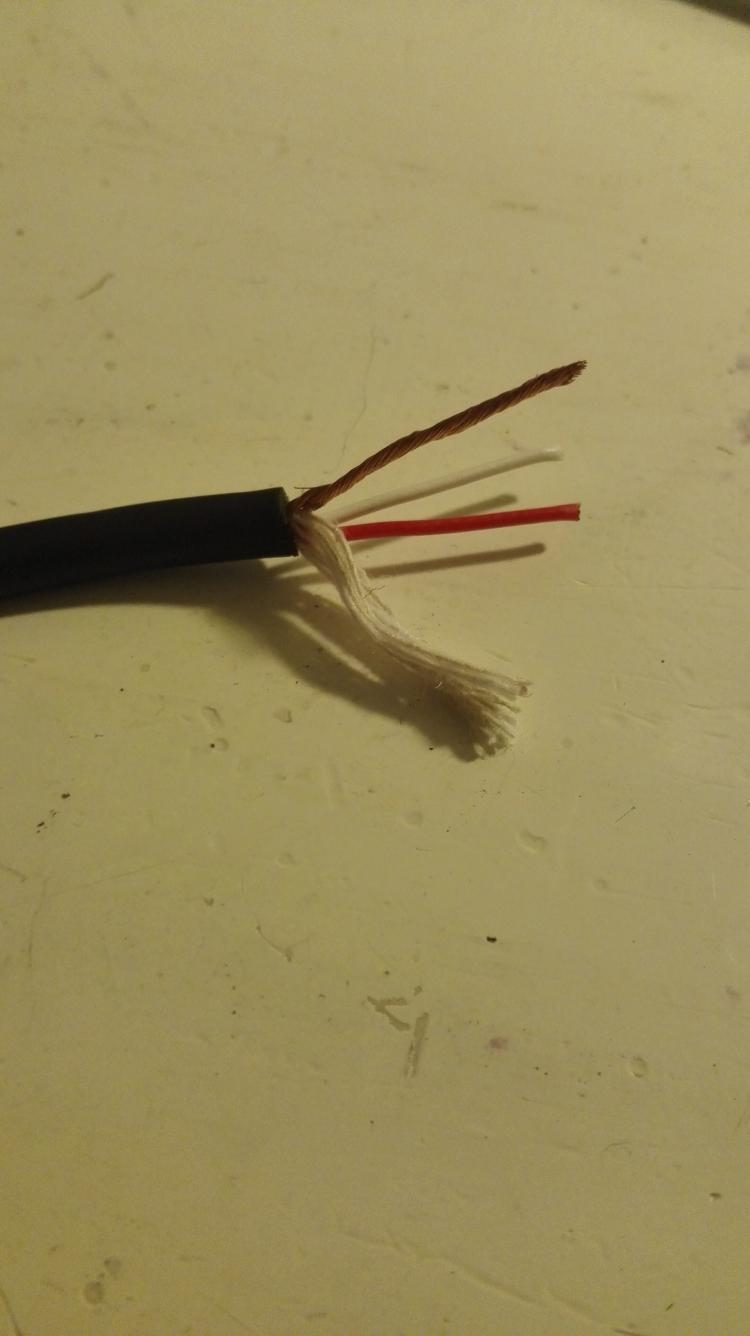

Puis séparez tous les petits fils obtenu (soit 1 bout de tissu, 1 fil blanc, 1 fil rouge, et un fil sans rien) de cette façon :

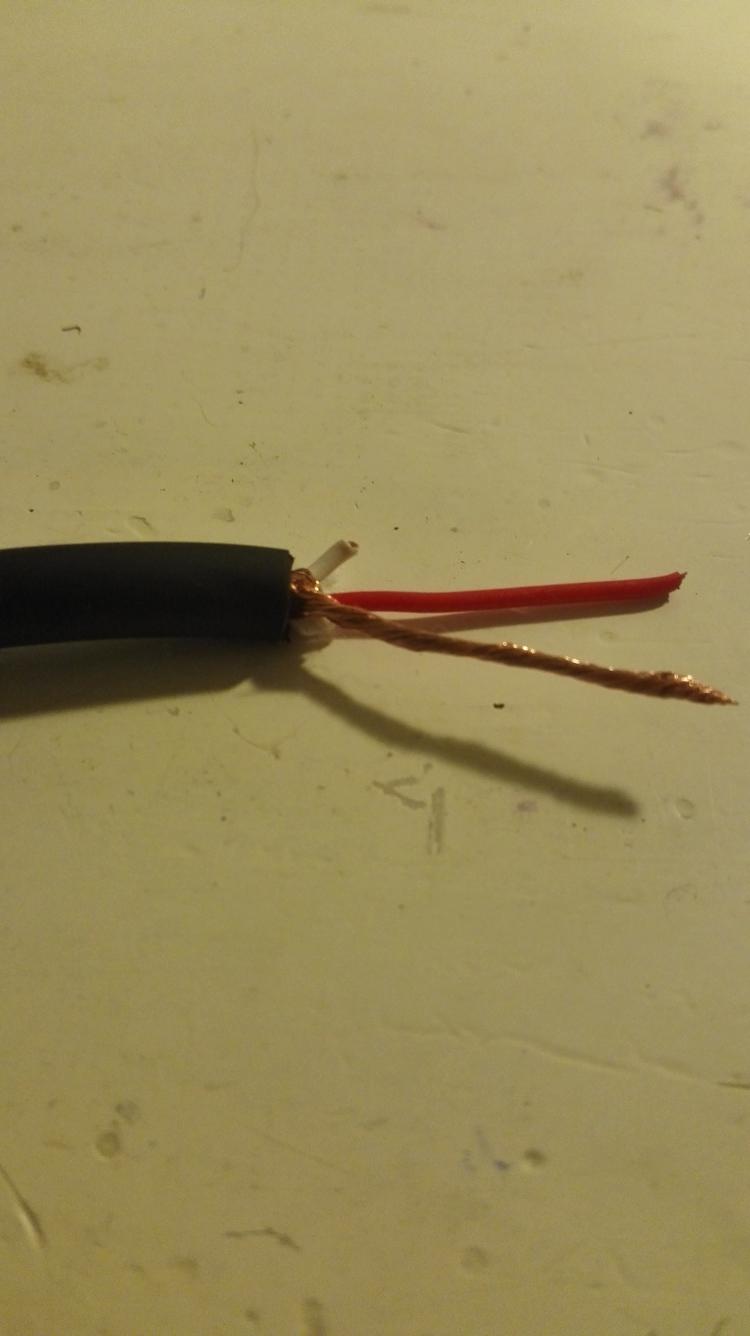

Coupez le fil blanc ainsi que le tissu, il nous reste donc le fil sans rien et le fil rouge :





C'est à partir de cette étape que ça devient chiant, attention. Les câbles ne se positionnent pas au hasard sur le gamepad. Pour que ça fonctionne, j'ai du tout d'abord faire pas mal d'"essais", je m'explique. Brancher le gamepad, brancher un câble à la table de mixage (sur Remote Control), prendre un logiciel et voir comment ça réagissait. Si vous n'avez pas le même matériel que moi, je vous invite vraiment à essayer, il serait bête de souder tous les fils et de se rendre compte que ça ne fonctionne pas ! Si vous avez pris le même matériel que moi (surtout pour le gamepad), il ne devrait pas y avoir de soucis, mais vérifiez quand même, on se sait jamais.

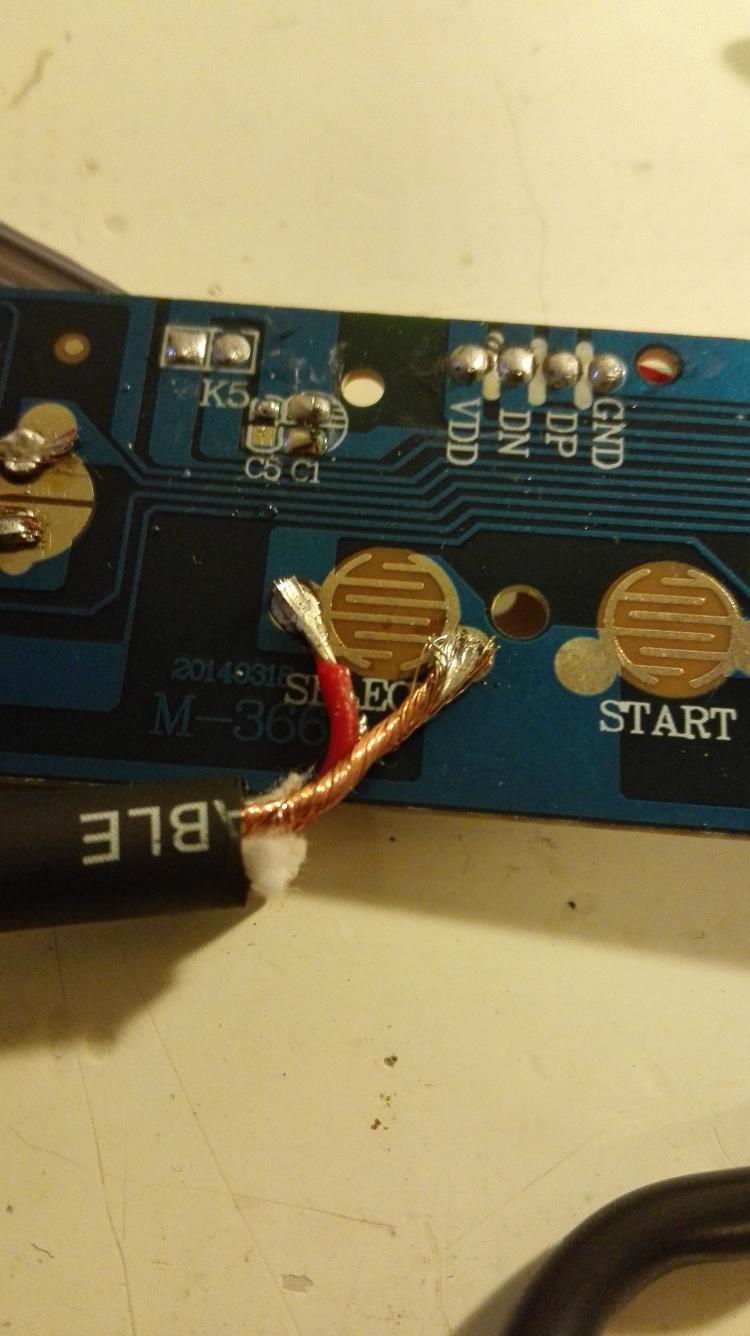

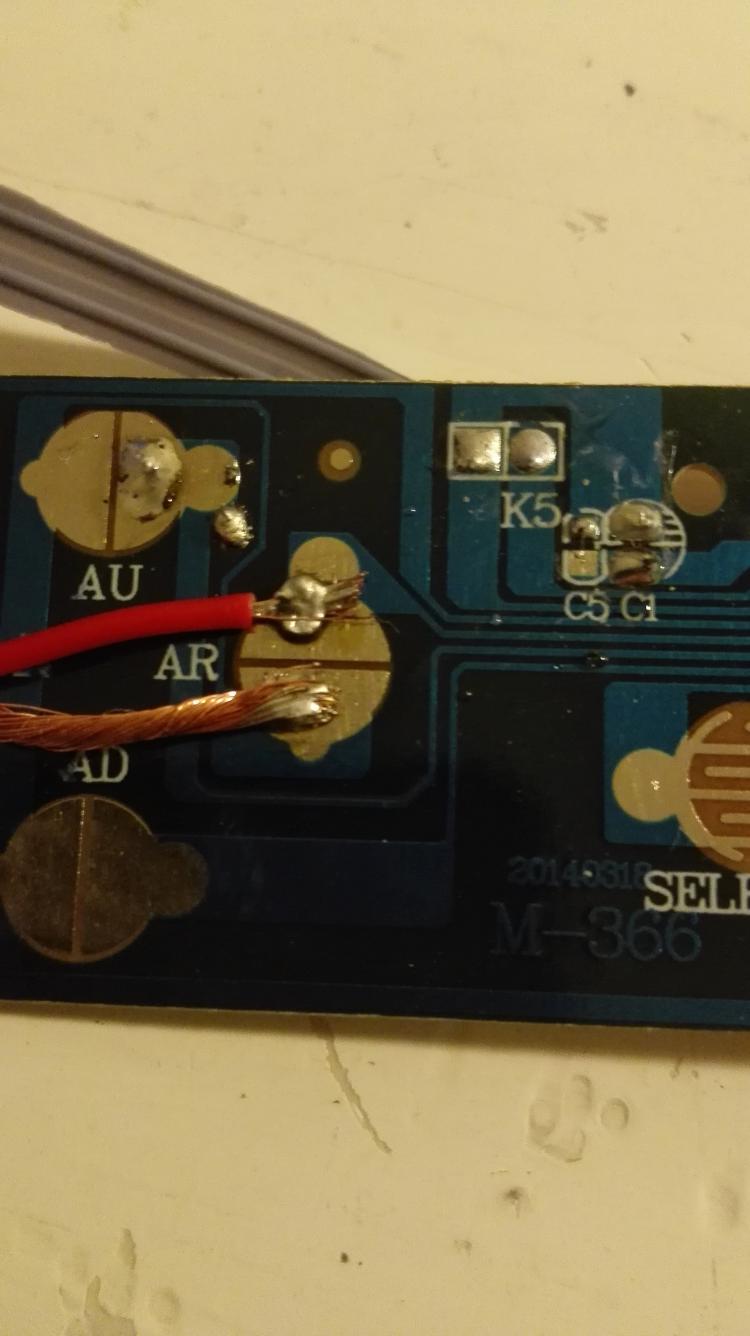

Si tout est bon, vous pouvez souder, en pensant bien à dénuder le fil rouge :

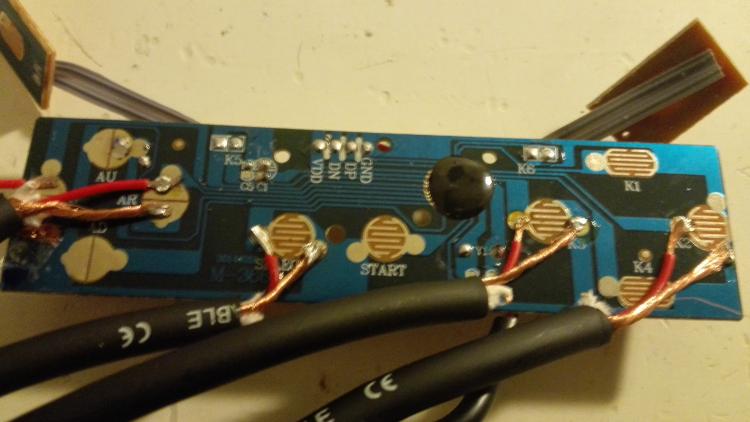

Et une image globale : (un peu floue désolé)







Partie 3 : Et sur PC ?

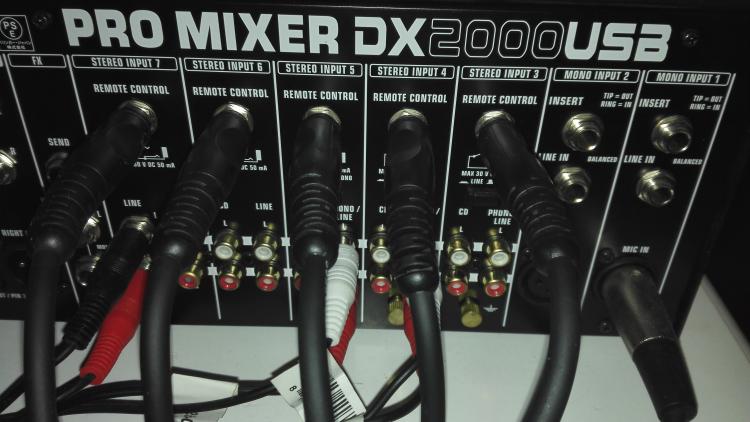

Une fois que vous avez brancher tous vos câbles sur "Remote Control" ainsi que le câble USB sur votre PC (opération qui a déjà due être réalisée si vous avez testé le gamepad avec vos câbles jack), on se donne rendez-vous sur un logiciel de radio qui supporte les gamepad, pour mon cas, ça sera RadioDj.





Par défaut, RadioDJ n'a pas de plugin de gamepad activé, pour le rendre opérationnel, rendez vous dans le dossier d'installation de RadioDJ, puis dans "DisabledPlugins" et déplacez le plugin dans le dossier "Plugins".



On obtient donc :

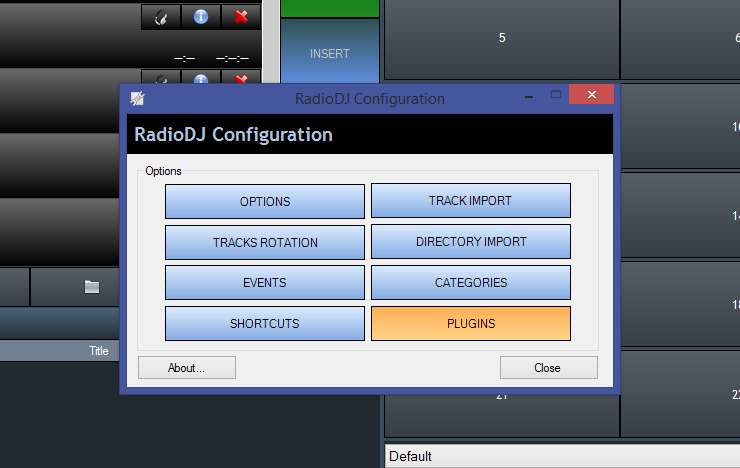

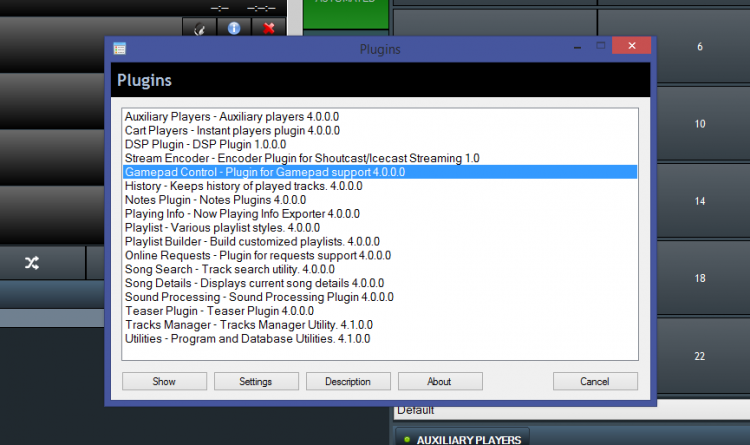

Options -->

Gamepad Control (double clique) -->

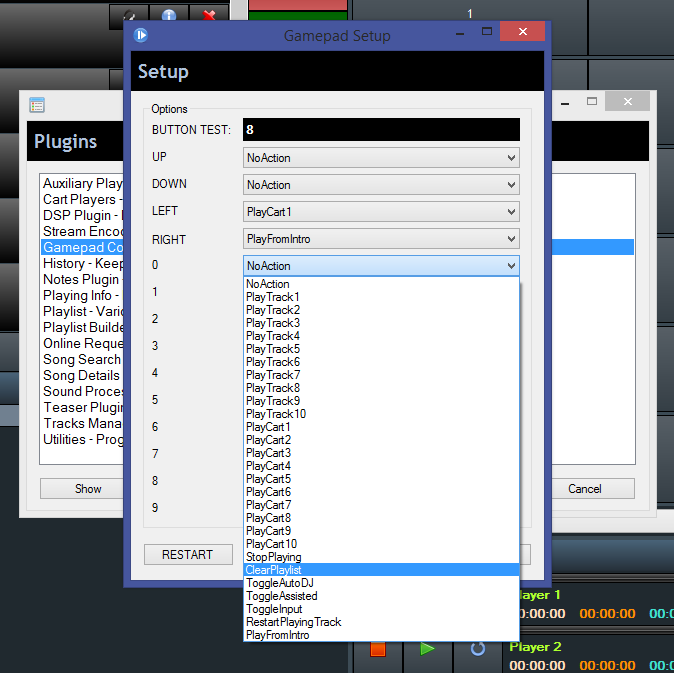

Vous pouvez maintenant associer une commande de RadioDJ à un bouton de votre table :







Alors ? C'était si compliqué ?



Merci d'avoir lu, n'hésitez pas à commenter et à faire des remarques. Si imprécisions il y a, demandez moi et j'éditerai le post en fonction.



YoupisSamax.



[bibendum]

Bonjour



C'est un peu le système que j'avais fait sauf que moi j'ai soude sur les nappes grises que l'on vois sur

la photo. dommage de couper des câbles tu peux le faire avec comme tu le dis avec des fiches jack 6.35

et du câble de récupération. cela fonctionne avec RadioDJ, Mairlist etc.



Philippe

[balvenie]

Donc la sortie start de la console est bien un contact sec ce qui n'est pas clair dans la notice.

Voilà qui va en éclairer pas mal.

Merci d'avoir partagé ton expérience ce qui est rare, et dans ce cas apprécié.

[YoupisSamax]

Merci @balvenie.

C'est normal, j'aurais été très content de trouver ce post pour mes Trackstarts. Si on s'inscrit sur un forum c'est avant tout pour partager ! :)

[bibendum]

@youpisSamax  ce post existe j'avais poste des photos de mon montage et d'autres l'ont fait avant moi.



Philippe

[GaletteBretonne]

Hey !
Ca m'intéresse beaucoup ! Merci pour le tuto ;)

Le logiciel Radiologik DJ pour Mac (qui gère les contrôles MIDI) pourrait-il fonctionner avec ça ?

Bon dimanche !

[Invité alo]

En midi je ne pense pas par contre il existe un soft dont j'ai oublié le nom qui converti les commandes du game pad en raccourcis clavier, y'a peut-être moyen de bidouiller avec ça.

(Au passage je vais regarder mais je ne sais plus si le soft existe sur osx)

[GaletteBretonne]

De toute manière j'ai un gamepad PC chez moi, le temps que je le retrouve et que je teste...
