Branchements étranges sur le manuel de ma 1002B

Bonjour à tous mes amis !

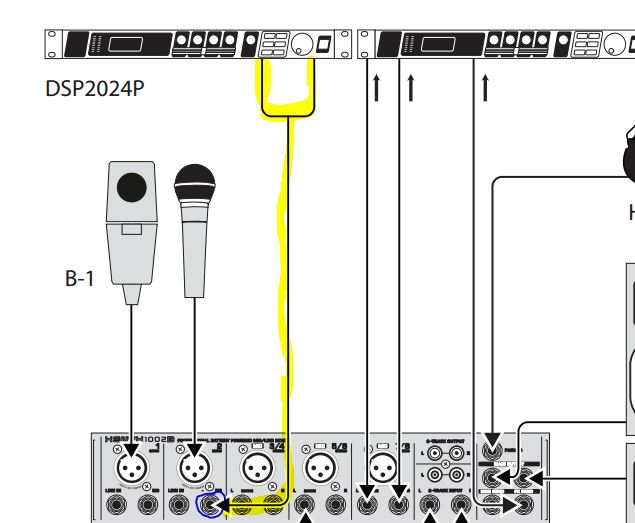

En parcourant le manuel utilisateur de ma console Behringer 1002B, je suis tombé sur un schéma plutôt ... étrange. Voyez plutôt.

Pour ceux qui n'ont pas compris ce que je voulais montrer, c'est assez simple.

Ils branchent un processeur d'effets (en l’occurrence le DSP2024P) sur une entrée Mono, alors que la machine nécessite une entrée et une sortie (comme en témoigne les 2 câbles sortant du processeur). De plus, le câble branché est bien un câble mono...

Quelqu'un pourrait m'expliquer ? S'agit-il d'un câble spécial ?

Bref, bonne journée à vous les z'amis :cool:

Edit : vous pouvez trouver le manuel ici

Bonjour à tous mes amis !

En parcourant le manuel utilisateur de ma console Behringer 1002B, je suis tombé sur un schéma plutôt ... étrange. Voyez plutôt.

Pour ceux qui n'ont pas compris ce que je voulais montrer, c'est assez simple.

Ils branchent un processeur d'effets (en l’occurrence le DSP2024P) sur une entrée Mono, alors que la machine nécessite une entrée et une sortie (comme en témoigne les 2 câbles sortant du processeur). De plus, le câble branché est bien un câble mono...

Quelqu'un pourrait m'expliquer ? S'agit-il d'un câble spécial ?

Bref, bonne journée à vous les z'amis :cool:

Edit : vous pouvez trouver le manuel ici

Parcourir le manuel, c'est un début. Approfondir, c'est mieux !

La réponse à ta question est en page 6 du pdf du manuel, figure 2.5

Le "tip" du jack est la sortie (qui doit donc rentrer dans ton effet), le "ring" est l'entrée, pour le retour du signal traité (donc relié à la sortie de ton effet).
