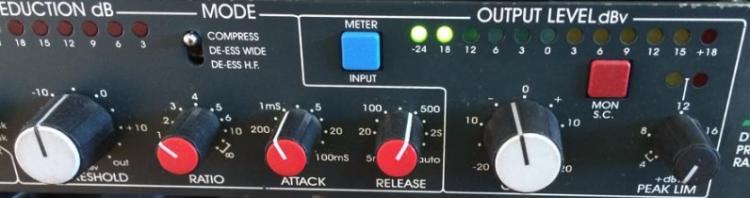

DJ FA Posté(e) 26 juillet 2015 Signaler Share Posté(e) 26 juillet 2015 Bonsoir, quelqu'un connait-il ce petit soucis sur le dpr 402, sans sources les led outpout restent allumées.Merci pour vos renseignements. Lien vers le commentaire Partager sur d’autres sites More sharing options...
balvenie Posté(e) 27 juillet 2015 Signaler Share Posté(e) 27 juillet 2015 Qu'est ce que ça dit en courcircuitant les entrées ?Et qu'entend on en sortie ?Peut être un étage en autooscillation, ou le vs vumètres dans les choux.Les DPR402 ont besoin de changer régulièrement tous les condensateurs chimiques.Pas difficile mais fastidieux. Lien vers le commentaire Partager sur d’autres sites More sharing options...
DJ FA Posté(e) 27 juillet 2015 Auteur Signaler Share Posté(e) 27 juillet 2015 En courcircuitant les sorties il ne se passe rien. En sortie en entends rien, pas de ronflement. Oui je sais pour les condensateurs, je le ferai quand j'aurai du temps. Lien vers le commentaire Partager sur d’autres sites More sharing options...
balvenie Posté(e) 27 juillet 2015 Signaler Share Posté(e) 27 juillet 2015 Il ne se passe rien , les vumetres sont toujours à fond ?Si pas de bruit en sortie, cela peut être une auto oscillation hors du spectre BF. Pour le voir il faut un oscillo.Ou un problème uniquement de l'affichage. Lien vers le commentaire Partager sur d’autres sites More sharing options...
Ben Posté(e) 27 juillet 2015 Signaler Share Posté(e) 27 juillet 2015 Est-ce que ça le fait aussi quand tu appuies sur le joli bouton bleu situé à coté ? Lien vers le commentaire Partager sur d’autres sites More sharing options...
DJ FA Posté(e) 27 juillet 2015 Auteur Signaler Share Posté(e) 27 juillet 2015 Oui pareil. Lien vers le commentaire Partager sur d’autres sites More sharing options...
Ben Posté(e) 27 juillet 2015 Signaler Share Posté(e) 27 juillet 2015 Donc ça doit venir du circuit d'affichage... Mais comme je n'ai pas le schéma, difficile d'aller plus loin... Regarde s'il y a des circuits de la famille LM3914 / LM3915 / LM3916 sur la carte du haut... Lien vers le commentaire Partager sur d’autres sites More sharing options...
DJ FA Posté(e) 27 juillet 2015 Auteur Signaler Share Posté(e) 27 juillet 2015 Oui le LM 3915. Lien vers le commentaire Partager sur d’autres sites More sharing options...
balvenie Posté(e) 27 juillet 2015 Signaler Share Posté(e) 27 juillet 2015 Si les CI sont sur support enlève IC2 pour voir.Ainsi il n'y a plus de signal applique aux 3915 Lien vers le commentaire Partager sur d’autres sites More sharing options...
DJ FA Posté(e) 27 juillet 2015 Auteur Signaler Share Posté(e) 27 juillet 2015 Les CI sont soudés. Lien vers le commentaire Partager sur d’autres sites More sharing options...
Ben Posté(e) 27 juillet 2015 Signaler Share Posté(e) 27 juillet 2015 Ca le fait sur les deux canaux ?Tu as le schema complet ?Il semblerait que l'affichage soit multiplexé, et que les LM servent pour les deux canaux... (enfin difficile à voir sur un schéma partiel sur un écran de smartphone). Lien vers le commentaire Partager sur d’autres sites More sharing options...
balvenie Posté(e) 27 juillet 2015 Signaler Share Posté(e) 27 juillet 2015 J'opterai bien pour un OP HS celui qui envoye le signal au 3915.S'il à la tension maxi en sortie, toutes les leds sont allumées.Il faut un contrôleur universel pour commencer, et vérifier la tension sur la patte 1 de IC2. Lien vers le commentaire Partager sur d’autres sites More sharing options...
DJ FA Posté(e) 27 juillet 2015 Auteur Signaler Share Posté(e) 27 juillet 2015 Oui sur les deux canaux c'est pareil.Je te joins le schéma complet de cette partie. Merci à vous. Lien vers le commentaire Partager sur d’autres sites More sharing options...
DJ FA Posté(e) 27 juillet 2015 Auteur Signaler Share Posté(e) 27 juillet 2015 A propos vous savez à quoi sert le potentiomètre p55 ? en bas à droite sur le schéma. Lien vers le commentaire Partager sur d’autres sites More sharing options...
DJ FA Posté(e) 27 juillet 2015 Auteur Signaler Share Posté(e) 27 juillet 2015 Sur la patte 1 de IC 2, j'ai 0.288 volts.Et ce sont les diodes d22 et d23 qui restent allumées. Lien vers le commentaire Partager sur d’autres sites More sharing options...
Ben Posté(e) 27 juillet 2015 Signaler Share Posté(e) 27 juillet 2015 P55 attaque la pin 8 "ref adj" des LM, qui determine, il me semble, l'etendue de la plage de mesure de ces circuits.Pour ton problème, il faudrait voir le schéma entier, et faire plus de mesures.Au fait, tu as mesuré les tensions d'alim ? Est-ce que l'alim est bien symétrique ? Ce genre de chose influence les offsets en sortie d'ampli op ! Lien vers le commentaire Partager sur d’autres sites More sharing options...
balvenie Posté(e) 28 juillet 2015 Signaler Share Posté(e) 28 juillet 2015 Autant pour moi il faut vérifier les pattes 1 et 7 j'ai pris le 7 pour un 2 sur le petit schéma.Vérifier en 4 tension négative probablement -15 et en 8 tension positive, probablement +15 comme le préconise Ban.Mais je pense que cela va être bon, si les alim ne sont pas symétriques il y aurait un tas de disfonctionnement, en particulier pas de son en sortie ou alors très distordu. Lien vers le commentaire Partager sur d’autres sites More sharing options...
DJ FA Posté(e) 28 juillet 2015 Auteur Signaler Share Posté(e) 28 juillet 2015 Je regarde ça dans la journée. Lien vers le commentaire Partager sur d’autres sites More sharing options...
DJ FA Posté(e) 28 juillet 2015 Auteur Signaler Share Posté(e) 28 juillet 2015 1=02=03=04=-155=06=1.27=08=15 Voici le schéma complet de ce que j'ai. bss dpr402_sch.pdf Lien vers le commentaire Partager sur d’autres sites More sharing options...
balvenie Posté(e) 28 juillet 2015 Signaler Share Posté(e) 28 juillet 2015 OK ça c'est bon.Combien sur la pin6 de IC1 et IC3.Et sur TP 6/5, TP 8/4 et TP 7/9. Lien vers le commentaire Partager sur d’autres sites More sharing options...
Ben Posté(e) 28 juillet 2015 Signaler Share Posté(e) 28 juillet 2015 Essaye de court-circuiter 4 et 5 sur IC3, et regarde si ça éteint les deux leds... Lien vers le commentaire Partager sur d’autres sites More sharing options...
DJ FA Posté(e) 28 juillet 2015 Auteur Signaler Share Posté(e) 28 juillet 2015 Pin6 de IC1 et IC3 = 5.93 et = 5.93TP 6= 0 TP 8= 0 TP 7=0 Quand je court-circuite 4 et 5 de IC3 les diodes s'éteignent en effet. Lien vers le commentaire Partager sur d’autres sites More sharing options...
Ben Posté(e) 28 juillet 2015 Signaler Share Posté(e) 28 juillet 2015 Maintenant essaye de court-circuiter TP1 à la masse... Lien vers le commentaire Partager sur d’autres sites More sharing options...
DJ FA Posté(e) 28 juillet 2015 Auteur Signaler Share Posté(e) 28 juillet 2015 Elles s'éteignent aussi. Lien vers le commentaire Partager sur d’autres sites More sharing options...
Ben Posté(e) 28 juillet 2015 Signaler Share Posté(e) 28 juillet 2015 Court-circuite TP5 à la masse, puis TP6 à la masse... Lien vers le commentaire Partager sur d’autres sites More sharing options...
DJ FA Posté(e) 28 juillet 2015 Auteur Signaler Share Posté(e) 28 juillet 2015 Tp5 canal 2 = s'éteindsTp6 canal 1 = s'éteinds Lien vers le commentaire Partager sur d’autres sites More sharing options...
Ben Posté(e) 29 juillet 2015 Signaler Share Posté(e) 29 juillet 2015 Donc jusqu'ici, le circuit d'affichage semble bon. Le problème est en amont, mais ces schémas sont mal foutus, ça va pas être simple à trouver. Quel est le numéro de série de la machine ? Schéma de la page 1 ou schéma de la page 2 ? Ou met une photo de la carte principale... Lien vers le commentaire Partager sur d’autres sites More sharing options...
DJ FA Posté(e) 29 juillet 2015 Auteur Signaler Share Posté(e) 29 juillet 2015 Lien vers le commentaire Partager sur d’autres sites More sharing options...
Ben Posté(e) 29 juillet 2015 Signaler Share Posté(e) 29 juillet 2015 Donc version récente "made in China" et schéma de la page 1... Toujours sur la carte d'affichage, essaye de court-circuiter la pin 2 du connecteur à la masse, puis la pin 5 de ce même connecteur, à la masse également. Lien vers le commentaire Partager sur d’autres sites More sharing options...
DJ FA Posté(e) 29 juillet 2015 Auteur Signaler Share Posté(e) 29 juillet 2015 Donc les version 2 "couvercles façon métalliques" sont made in England ? Lien vers le commentaire Partager sur d’autres sites More sharing options...
Ben Posté(e) 29 juillet 2015 Signaler Share Posté(e) 29 juillet 2015 Il y a des versions plus anciennes "made in England". pour les couvercles, je ne sais pas... Lien vers le commentaire Partager sur d’autres sites More sharing options...
DJ FA Posté(e) 29 juillet 2015 Auteur Signaler Share Posté(e) 29 juillet 2015 Il y a les anciens couvercle bleu et bss inscrit en blanc. Puis couvercle type métallique, puis dernière version couvercle noirs. A ce que je sais. Lien vers le commentaire Partager sur d’autres sites More sharing options...
Ben Posté(e) 29 juillet 2015 Signaler Share Posté(e) 29 juillet 2015 Est-ce que les trucs que j'ai entouré sont des ajustables ? Est-ce que les deux sont présents ? Lien vers le commentaire Partager sur d’autres sites More sharing options...
DJ FA Posté(e) 29 juillet 2015 Auteur Signaler Share Posté(e) 29 juillet 2015 Voici les points, sur la carte qui correspondent à IC9 et IC 10. "OS OP" Lien vers le commentaire Partager sur d’autres sites More sharing options...
comp Posté(e) 29 juillet 2015 Signaler Share Posté(e) 29 juillet 2015 Ahrrr oui la dernière version des dpr 402 n'est pas aussi bien que les précédentes, surtout en sonorité. On a perdu le grain original. Lien vers le commentaire Partager sur d’autres sites More sharing options...
Ben Posté(e) 30 juillet 2015 Signaler Share Posté(e) 30 juillet 2015 Enlève IC9 et IC10, et regarde si ces leds restent allumées ! P.S.: celui qui traine dans mon placard est "made in England" et il a effectivement un couvercle en métal. C'est une version à VCA That/DBX. Lien vers le commentaire Partager sur d’autres sites More sharing options...
DJ FA Posté(e) 30 juillet 2015 Auteur Signaler Share Posté(e) 30 juillet 2015 J'ai enlevé donc les deux CI, le 9 et le 10 et les led s'éteignent. J'ai aussi des THAT sur les petites plaquettes. Et tu crois qu'il y a une différence de son avec ces dernières versions comme le dit Comp ?Merci. Lien vers le commentaire Partager sur d’autres sites More sharing options...
Ben Posté(e) 30 juillet 2015 Signaler Share Posté(e) 30 juillet 2015 Il peut y avoir une légère différence de son entre les VCA That et les OTA. Après, les versions "made in England" / pré RoHS sont probablement mieux construites (composants de meilleure qualité et meilleures soudures). J'ai eu des problèmes de soudures foireuses sur des DPR404 récent "made in China"... Donc remets ces deux CI. Ensuite, sur le connecteur de cette carte (qui sert à connecter la carte d'affichage à la carte principale) essaye de court-circuiter la pin 2 du connecteur à la masse, puis la pin 5 de ce même connecteur, à la masse également. Lien vers le commentaire Partager sur d’autres sites More sharing options...
DJ FA Posté(e) 30 juillet 2015 Auteur Signaler Share Posté(e) 30 juillet 2015 Je viens de remettre les deux CI, et les led ne s'allument plus !!!Mauvais contact ? Mauvaise soudure ? Je ne sais pas. Au sujet de ces OTA/ THAT ou sont-ils situés sur l'appareil ?A l'avenir tu me conseilles plutot les anciennes versions ? Lien vers le commentaire Partager sur d’autres sites More sharing options...
Ben Posté(e) 30 juillet 2015 Signaler Share Posté(e) 30 juillet 2015 Oui, il est possible que le problème venait de contacts un peu oxydés sur les supports de CI. Sur les DPR version 2, les VCA sont situés sur une petite carte montée sur la carte principale. Sur la photo ci-dessous, les VCA That sont entourés en rouge ! Lien vers le commentaire Partager sur d’autres sites More sharing options...
DJ FA Posté(e) 30 juillet 2015 Auteur Signaler Share Posté(e) 30 juillet 2015 Ce sont les mêmes sur les versions 3. En tout cas merci beaucoup à vous deux Balevine et Ben pour votre précieuse aide. Bel été. :-) Lien vers le commentaire Partager sur d’autres sites More sharing options...
DJ FA Posté(e) 1 août 2015 Auteur Signaler Share Posté(e) 1 août 2015 Je reviens pour ajouter une rectification. Je confirme que sur les versions 1 et 2 ce sont des DBX 2150 et sur les versions 3 des THAT. Je vais comparer le son dans peu de temps. Lien vers le commentaire Partager sur d’autres sites More sharing options...
balvenie Posté(e) 1 août 2015 Signaler Share Posté(e) 1 août 2015 Etant absent je n'ai pas tout suivi, mais il semble que le pb est résolu, beau boulot de Ben.Intéressant de savoir la différence de son entre les THAT et les DBX.Ces circuits sont utilisés en VCA dans pas mal de consoles comme chez RAMI entre autres Lien vers le commentaire Partager sur d’autres sites More sharing options...
Ben Posté(e) 1 août 2015 Signaler Share Posté(e) 1 août 2015 Les 2150 That et DBX sont les mêmes, That a été créé pour racheter les activités "composants pour OEM" de DBX. Les 2150 sont obsolètes et remplacés par la famille des 2180. L'ancienne génération de DPR402 utilisait des OTA LM13700. Lien vers le commentaire Partager sur d’autres sites More sharing options...
DJ FA Posté(e) 1 août 2015 Auteur Signaler Share Posté(e) 1 août 2015 Ah d'accord, je n'avais pas compris. C'est donc une bête à 16 pattes. Lien vers le commentaire Partager sur d’autres sites More sharing options...
Ben Posté(e) 1 août 2015 Signaler Share Posté(e) 1 août 2015 Oui, voila, une bête montée à plat avec 2 rangées de pattes. Ci-dessous les 3 versions répertoriées à ce jour ! Lien vers le commentaire Partager sur d’autres sites More sharing options...
balvenie Posté(e) 1 août 2015 Signaler Share Posté(e) 1 août 2015 Voici les deux bestioles sortis de mes tiroirs Mais ils n'ont qu'une rangée de pattes et ils n'en ont toujours eu qu'une ! Lien vers le commentaire Partager sur d’autres sites More sharing options...
DJ FA Posté(e) 1 août 2015 Auteur Signaler Share Posté(e) 1 août 2015 je regarde ça. Lien vers le commentaire Partager sur d’autres sites More sharing options...
balvenie Posté(e) 1 août 2015 Signaler Share Posté(e) 1 août 2015 Ceux sont ceux qui sont sur la petite carte avec les 3 potentiomètres ajustables, que Ben a entouré en rouge.Les OTA sont effectivement en 16 pattes sur les circuits, mais je ne les connais pas.A première vue il ne me semble pas que ce soit des VCA d'après le schéma, mais Ben doit en savoir plus.D'après ta photo tu as les That ou DBX Lien vers le commentaire Partager sur d’autres sites More sharing options...
DJ FA Posté(e) 1 août 2015 Auteur Signaler Share Posté(e) 1 août 2015 En tout cas sur les 3 versions que j'ai à la maison, tous sont avec VCA DBX ou THAT mais pas d'OTA. Donc logiquement ils auraient tous le même son ? Lien vers le commentaire Partager sur d’autres sites More sharing options...
